       一、表殼部分

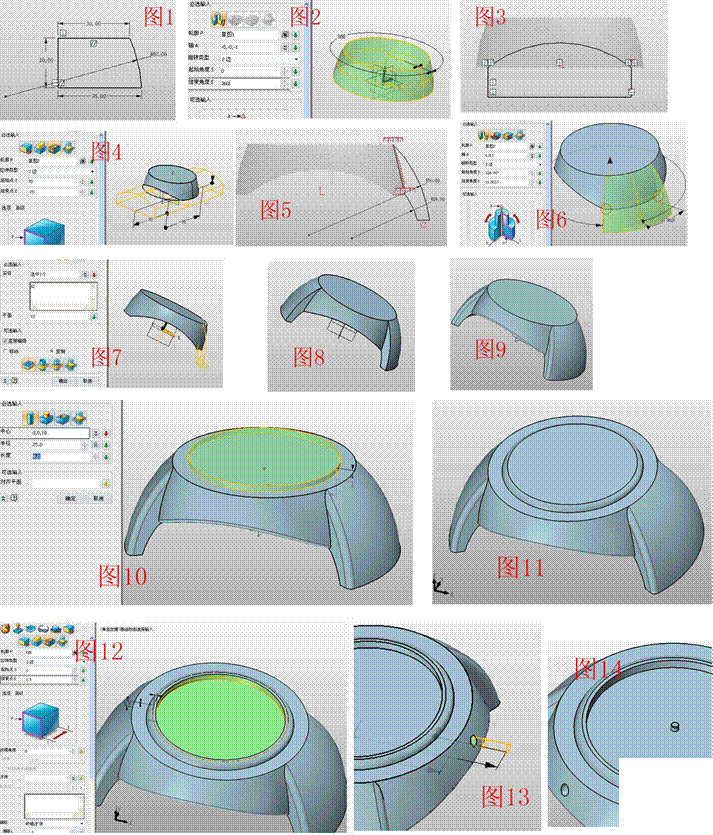

       1、新建一個多對象文件，命名為“戒指手表”。創建一個新對象，命名為“表殼”。在XZ平面插入草圖1，繪制圖1所示圖形。退出草圖，對草圖1進行旋轉，如圖2。在XZ面繪制草圖2，繪制圖3所示的圖形。之后對草圖2進行拉伸，選擇減運算，如圖4。在XZ面繪制草圖3，如圖5。對草圖3進行旋轉，選擇“基體”，注意“起始角度”、“結束角度”分別用“目標點”選擇圖6的兩個點。這里需要說明一點，在中望3D中設置某個參數，諸如“起始角度”、“結束角度”、“軸”等參數時，可以在作圖區右擊進行一些輔助選擇，能快速方便的設置參數。點擊鏡像，在“屬性過濾器”中選擇造型，對上一步中的旋轉體鏡像，如圖7，效果如圖8，對邊緣進行圓角處理，效果如圖9。

       2、選擇圓柱體，繪制圖10所示圖形，形成凸臺，參數如圖。對柱體上邊緣進行圓角處理，如圖11。選擇拉伸—減運算，輪廓為凸臺的上表面，注意選擇偏移—收縮/擴張，參數如圖12。在XZ面繪制半徑為1.5的圓，用拉伸—減運算，拉出深度為2的圓孔，作為表冠軸孔，位置如圖13。用圓柱體—加運算，在表盤正中心繪制柱體，半徑為1，長度為1.5，并進行圓角處理，如圖14。

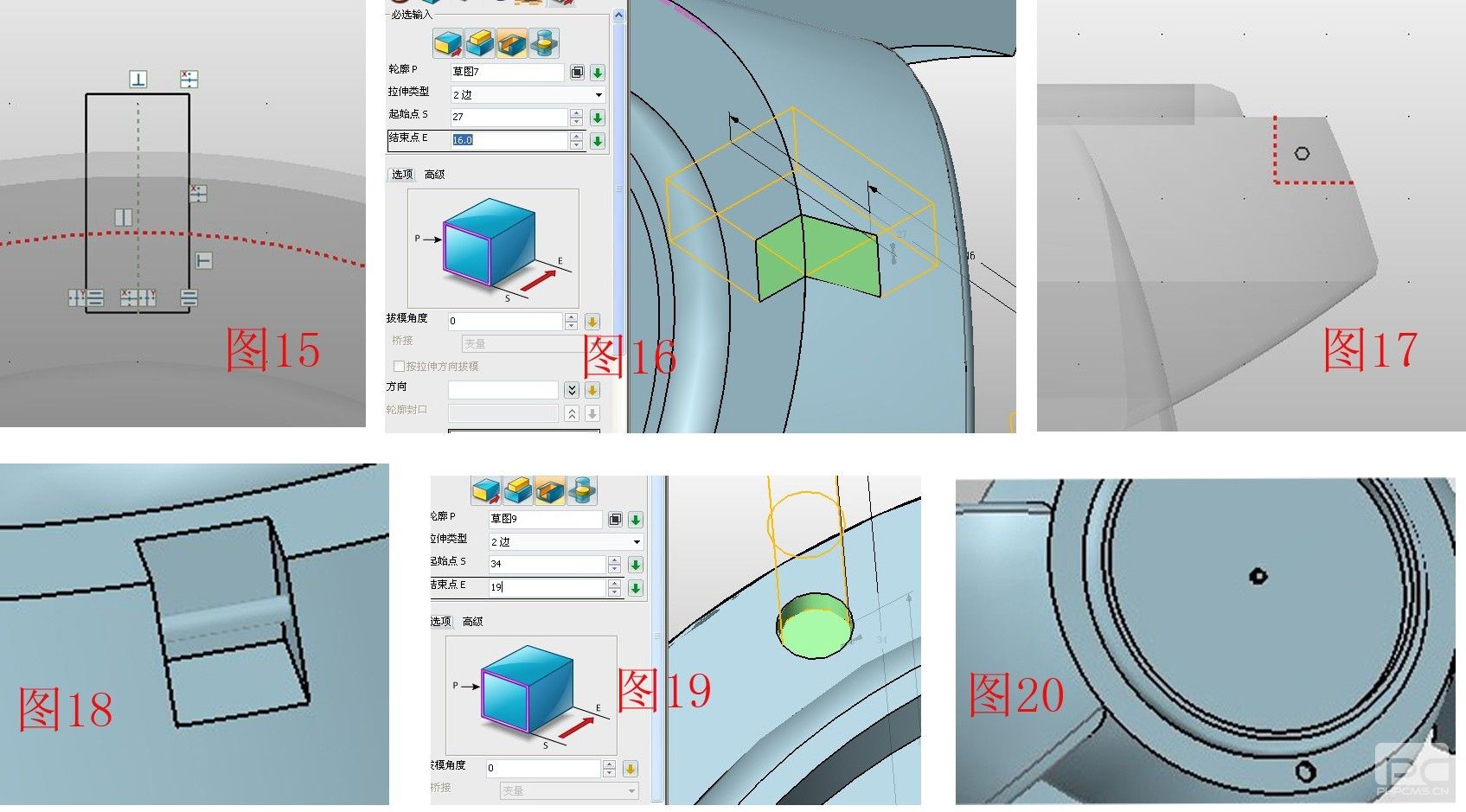

       3、在XY面繪制草圖4，形狀如圖15，長方形的短邊為4，用拉伸—減運算，拉伸草圖4，拉出深度為4.3的槽，作為表殼和表蓋連接部位的槽，如圖16。在YZ面插入草圖5，繪制半徑為0.4的圓，如圖17，拉伸草圖4，作為表殼和表蓋的連接軸，如圖18，同理，在XY面繪制半徑為1.3的圓，位置如圖19，并拉伸出深為1的圓孔，這是表蓋合上時的插入孔，效果如圖20。退出零件編輯，返回到多對象文件界面。

       二、表冠部分

       創建新對象，類型為零件/裝配，命名為“裝配”，在繪圖區單擊右鍵，選擇“插入組件”，選擇已完成的“表殼”，位置為（0，0，0），確定。再次在繪圖區單擊右鍵，選擇“插入組件”，在文本框輸入“表冠”，新建一個表冠零件，插入位置為（0，0，0）。在管理器中選擇“表冠”組件，在彈出菜單中選擇“編輯零件”，進入零件編輯模式。

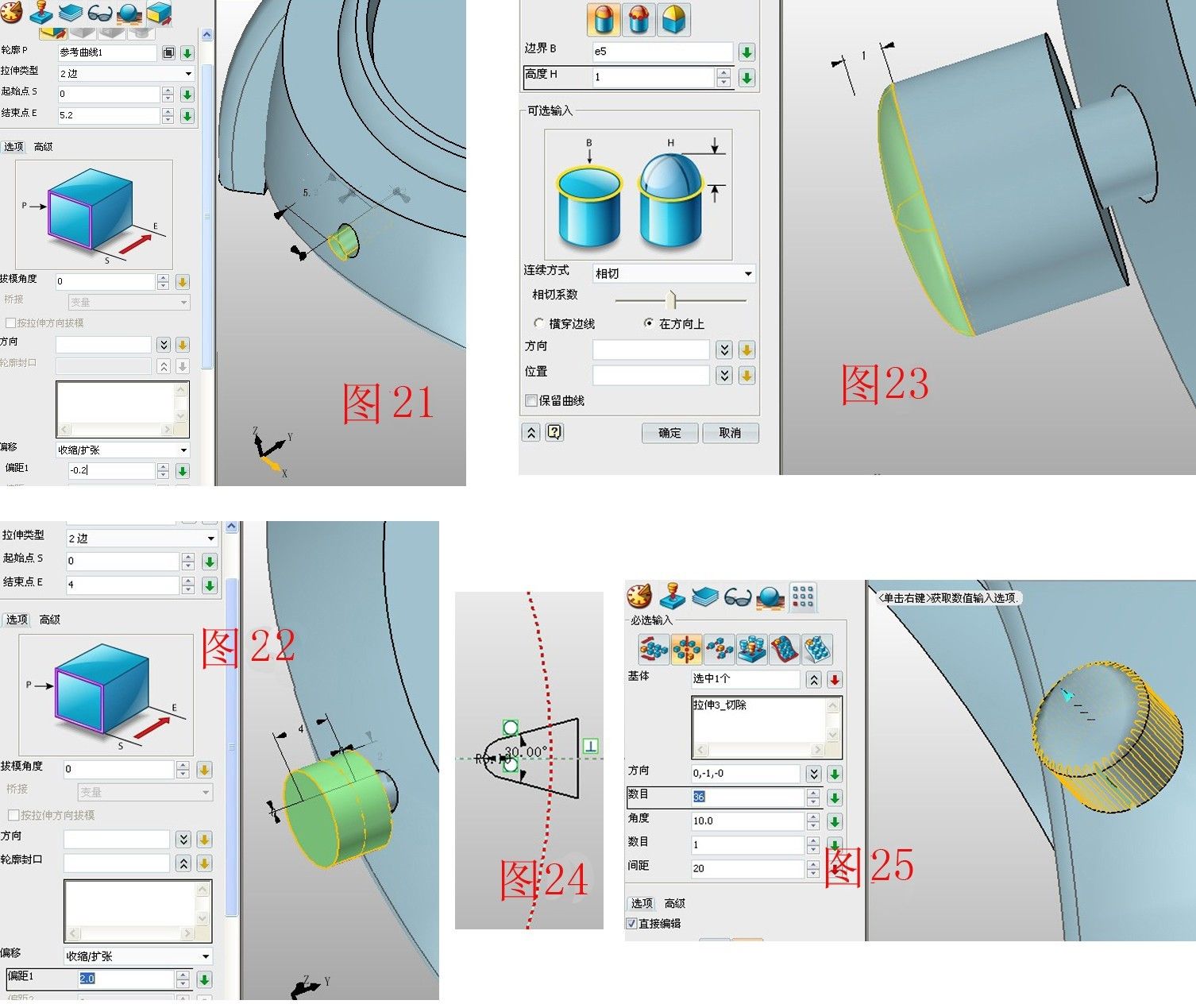

       點擊菜單欄→視圖→顯示范圍→顯示全部，將所有組件都顯示出來。單擊“參考曲線”，選擇表殼側孔底部的圓形，并拉伸此參考曲線，參數如圖21，再次點擊拉伸，輪廓選擇圖21所示柱體的圓面，拉伸4，偏移2，形成凸臺，如圖22。

       選擇圓頂工具，邊界為凸臺圓面，高度為1，并適度調節相切系數，如圖23。在XZ面插入草圖6，點擊參考曲線，選擇凸臺圓面的邊，繪制圖24所示的圖形，之后拉伸草圖6，用減運算切除，點擊陣列—圓形，將屬性過濾器選為造型，基體選擇已切除的部分，其他參數如圖25，將切除后的部分作為造型進行編輯很方便，可以輕松的實現很多造型。

       三、表針及表帶部分

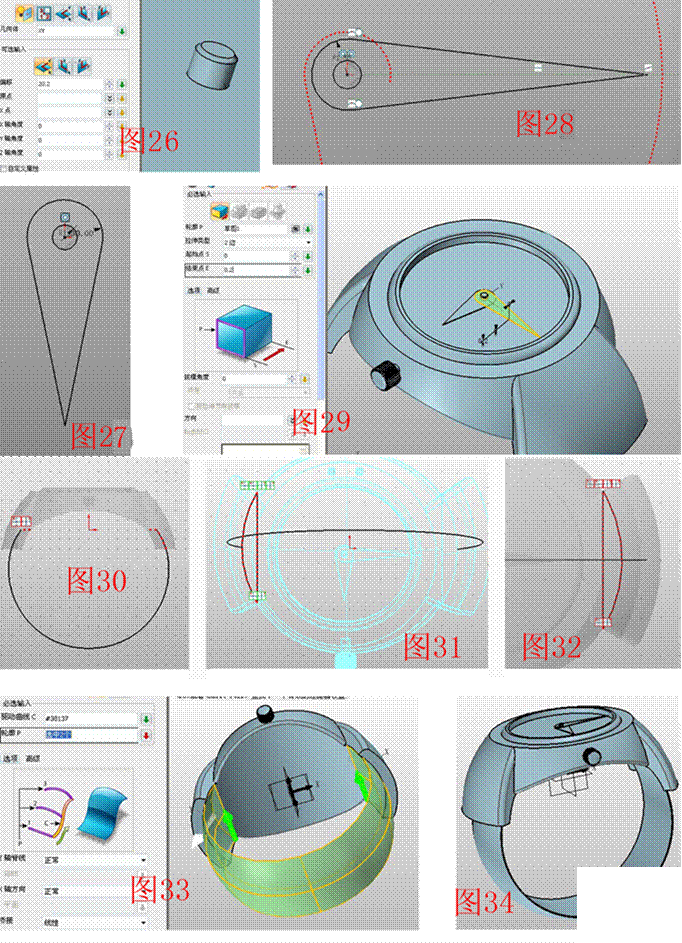

       1、同理，插入組件，命名為“時針”并進入編輯狀態，插圖基準面并偏移20.2，在此基準面插入草圖，繪制圖27所示的圖形，退出草圖并拉伸0.2；再次插入組建命名為“分針”并進入編輯狀態，插圖基準面并偏移20.5，在此基準面插入草圖，按照上面的步驟繪制圖28所示的分針，并拉伸0.2，效果如圖29。

       2、插入組件，命名為“表帶”并進入編輯狀態，在XZ面插入草圖7繪制圖30所示的圓弧，依次在XY面插入草圖8、9，繪制如圖31、32所示的圖形，注意參考曲線的選擇，點擊驅動曲線放樣，驅動曲線選擇草圖7，輪廓依次選擇草圖8、9，注意輪廓的方向（綠色箭頭為同向），如圖33，將表帶的邊緣做圓角處理，半徑為0.2，如圖34。

       四、表蓋部分

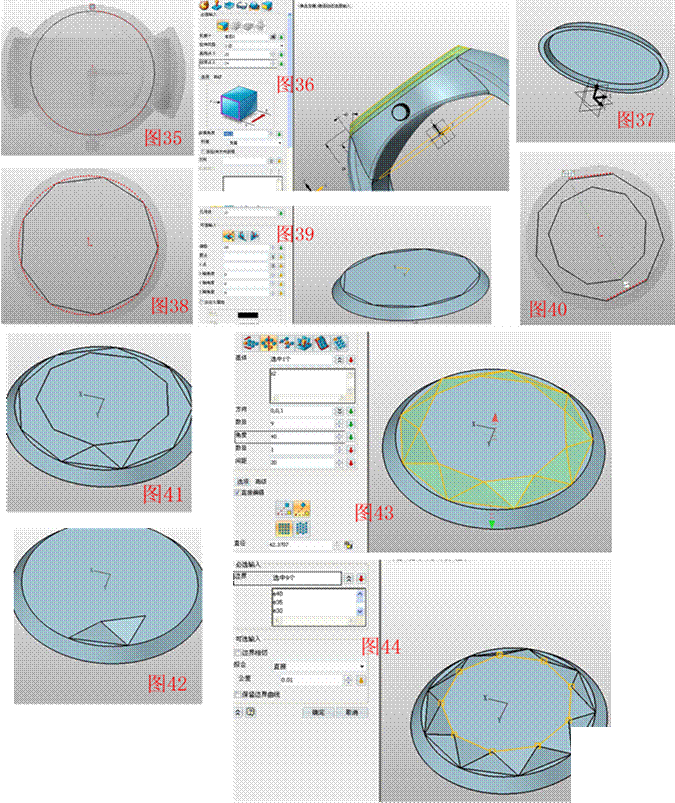

       1、插入組件，命名為“表蓋”并進入編輯狀態，在XY面插入草圖10，參考曲線選擇表殼上圓面邊緣，繪制圓形，如圖35。拉伸草圖10并拔模，參數如圖36。點擊菜單欄→視圖→顯示范圍→顯示目標，將表蓋單獨顯示，選擇抽殼，厚度為－2，開放面為表殼的下表面，如圖37，在表殼的上表面插入草圖11，用正多邊形繪制如圖38所示的正九邊形，插入基準面XY并偏移28，在此基準面上插入草圖12，繪制正九邊形，如圖39、40。

       2、點擊線框－直線，連接如圖41所示的幾個點形成兩個三角形，隱藏草圖11、12，點擊曲面－N邊形面，修補兩個三角形，如圖41、42。選擇陣列－圓形，基體選擇兩個三角形面，其他參數如圖43所示。再次選擇N邊形面將圖44所示的各邊修補。

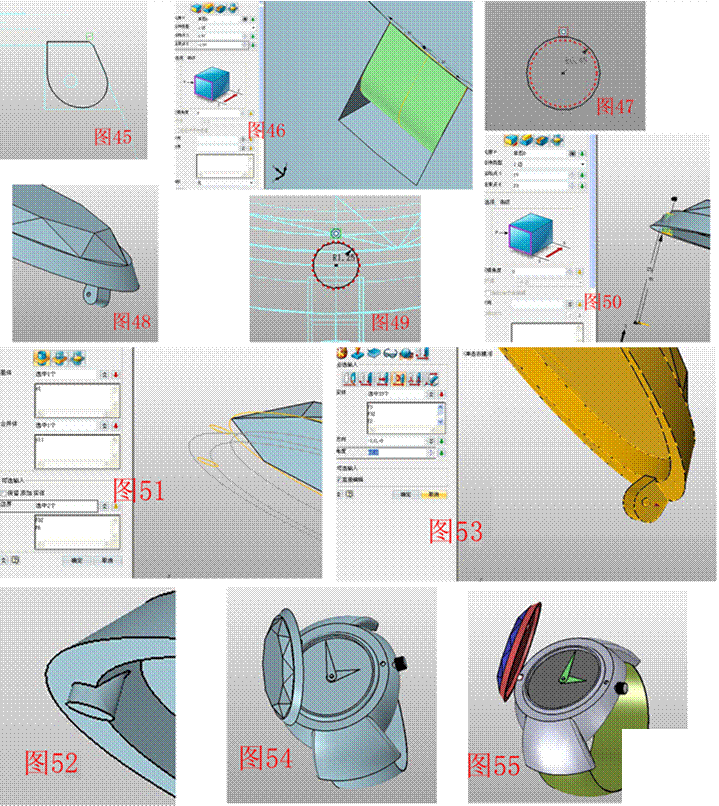

       3、點擊菜單欄→視圖→顯示范圍→顯示全部，在XZ面插入草圖13，繪制圖45所示的圖形，選擇拉伸—加運算，拉伸草圖13，如圖46，在XZ面插入草圖14，參考曲線選擇表殼和表蓋連接軸圓面，繪制如圖47所示的圓，選擇拉伸—減運算拉伸草圖14，形成圓孔，如圖48，點擊參考幾何體，曲線選擇表殼上表面的圓孔，如圖49，選擇拉伸－基體，拉伸此參考曲線，參數如圖50。

       4、選擇組合－加運算，基體和合并體分別選擇表蓋和拉伸的柱體，注意“邊界”的參數選擇圖51灰線所示的兩個面，效果如圖52，這一功能很實用，即使拉伸過頭，也可以輕松解決。選擇移動－繞方向旋轉，實體選擇表蓋，方向?yàn)榭纵S的方向，角度為62度，如圖53所示，點擊菜單欄→視圖→顯示范圍→顯示全部，可看到效果如圖54，依次編輯各組件，在視覺樣式－面屬性中設置各個組件的顏色，最終效果如圖55。

       至此，戒指手表的三維CAD建模過程就結束了。通過本三維CAD教程案例，大家可以更深入地了解和運用中望3D的多對象文件功能。有興趣的朋友也可以繼續發揮想象力，用中望3D制作更有創意的手表CAD模型。也歡迎各位免費下載該設計的圖紙：http://www.jfog.com.cn/community/thread-9724-1-1.html。
