       中望3D的易學易用特點，能夠幫助初學者迅速掌握三維CAD設計。這次分享的耳機CAD設計教程就非常適合中望3D的初學者。這個CAD教程簡單易學，涵蓋的三維CAD命令比較豐富，對鞏固所學的三維CAD知識有著很好的幫助，接下來就為大家介紹具體的三維CAD設計思路。

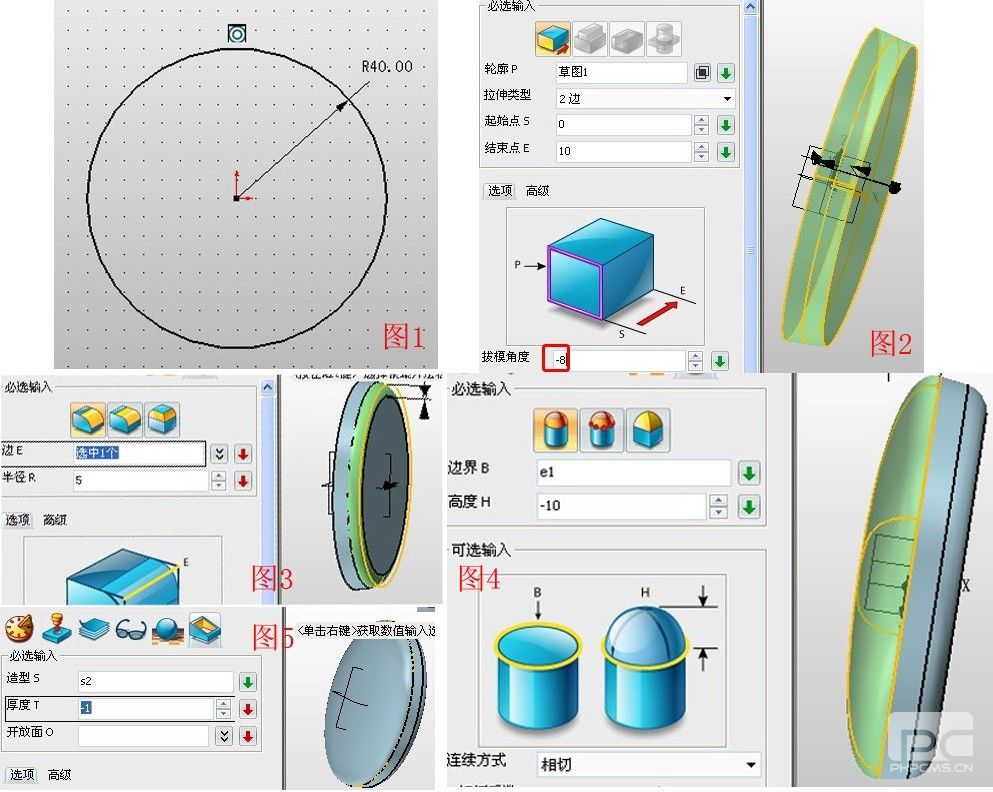

       第一，在YZ面插入草圖1，繪制半徑為40的圓，如圖1。退出草圖，通過拉伸草圖1的輪廓，并進行拔模操作，參數如圖2。對拉伸后的實體邊緣進行圓角處理，對另一側進行圓頂處理，參數如圖3、4。對形成的圓頂進行抽殼，厚度為-1，如圖5。

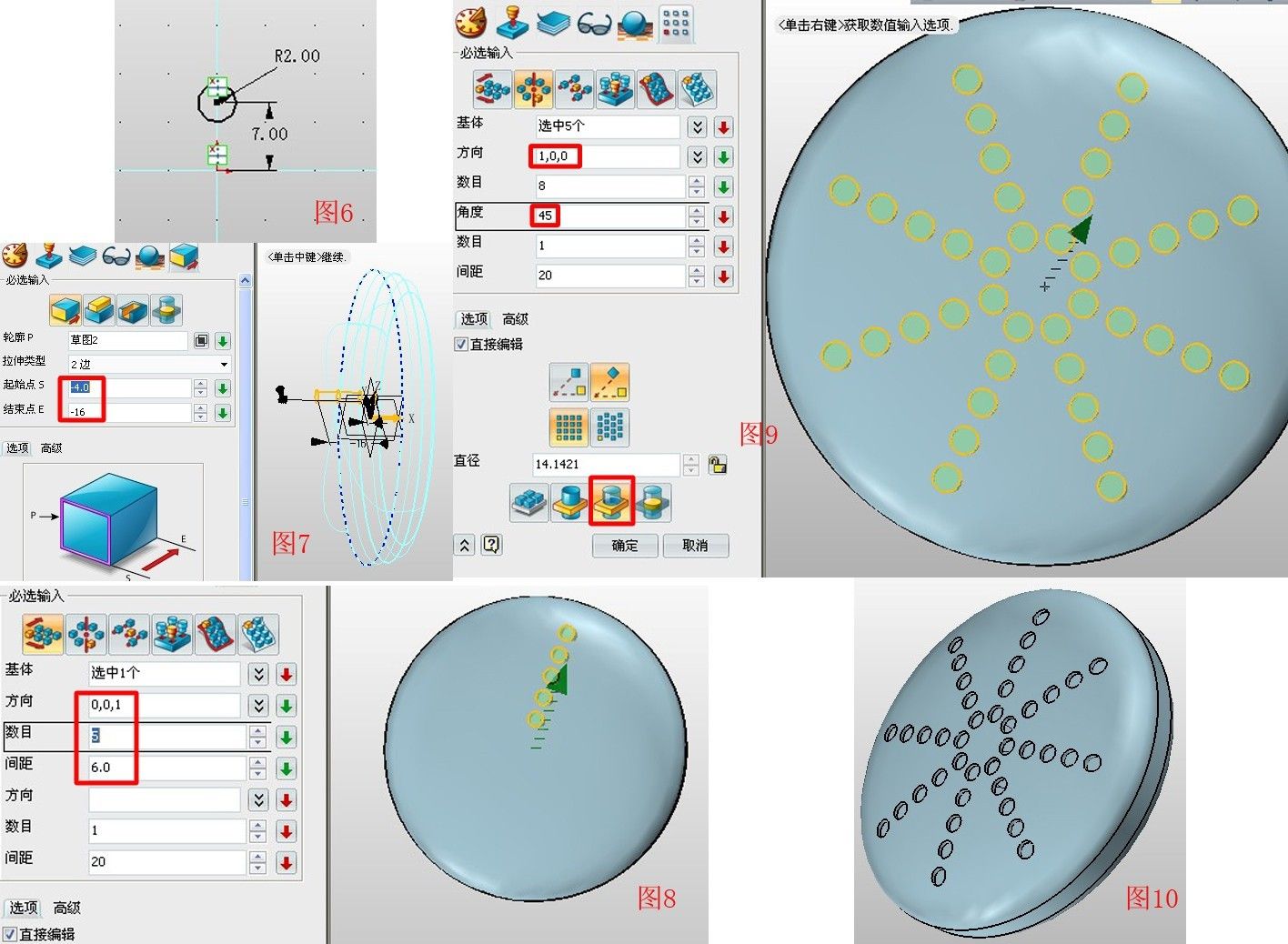

       第二，在YX面插入草圖2，繪制半徑為2的圓，如圖6。退出草圖，拉伸草圖2的圖形，起始點為-4、結束點為-16，如圖7。點擊陣列—線性，將屬性過濾器選擇為造型，基體為圖7拉伸后的圓柱體，參數如圖8所示。再次點擊陣列工具，選擇圓形選項，基體為圖8中陣列后的5個圓柱體，參數如圖9所示，注意再點選下方的“移除選中實體”，之后按確定，效果如圖10。

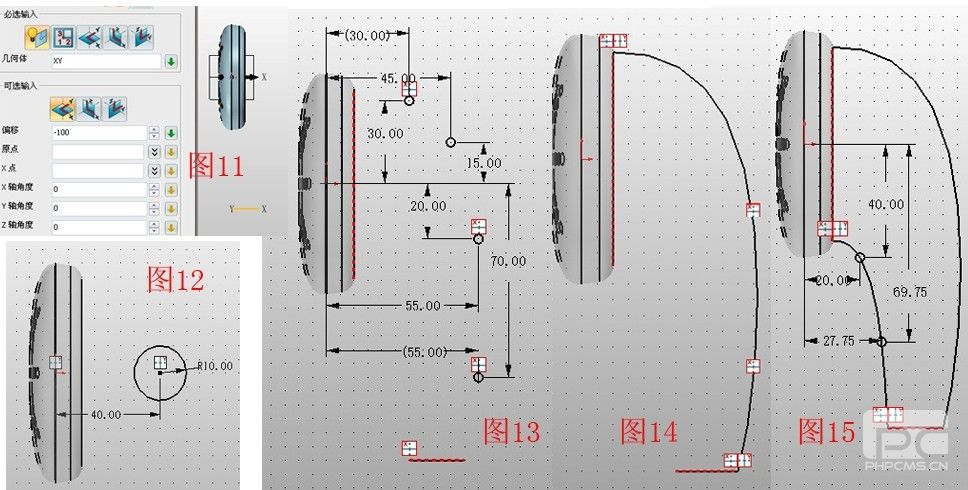

       第三，插入基準面，并偏移-100，如圖11。在此基準面插入草圖3，繪制半徑為10的圓，命名為曲線6，參數如圖12。在XZ面插入草圖4，選擇參考幾何體—參考曲線，將圖13中所示的邊作為參考曲線，點擊“點”，參照圖13作4個點，通過點繪制曲線，將參考曲線和4個點進行連接，形成的曲線命名為曲線1并通過隱藏功能，隱藏4個點，如圖14。退出草圖，同理，再次在XZ面插入草圖5，繪制圖15所示的曲線，命名為曲線2。

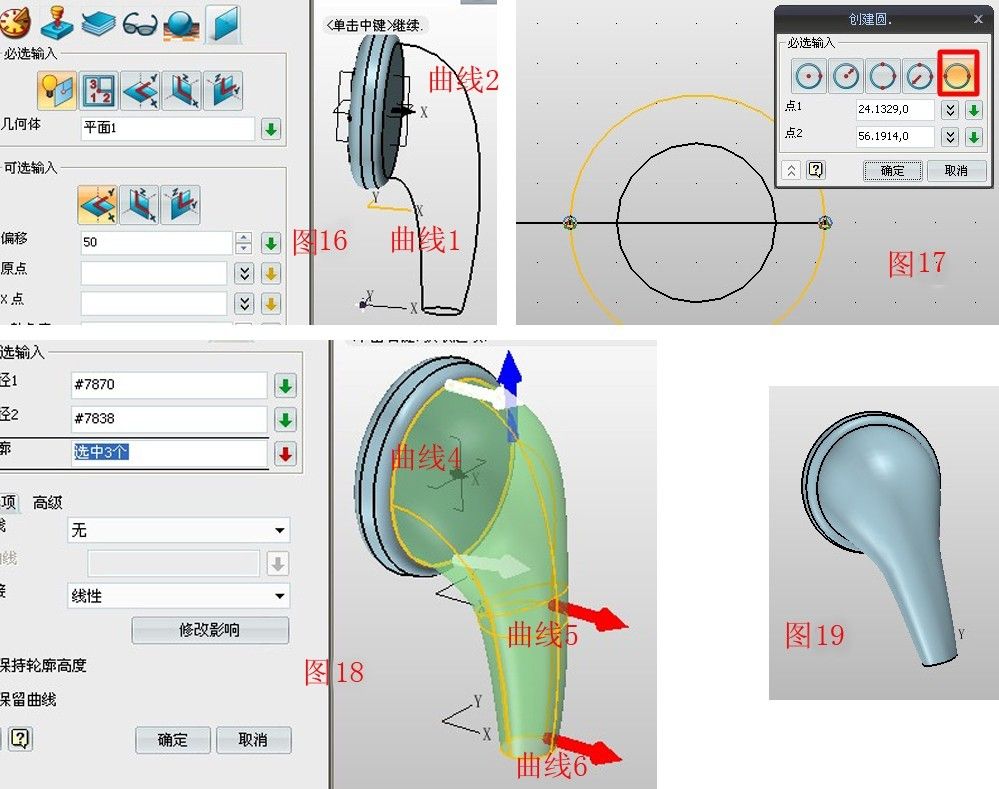

       第四，插入基準面，并偏移，如圖16，在此偏移面上插入草圖6，點擊參考幾何體功能——曲線相交，并將圖16的曲線1、2做參考形成兩個參考點，點擊圓功能——兩點，通過兩個參考點繪制圓，命名為曲線5，如圖17，此圓的作用是“塑身”的，避免放樣后的實體過于“肥胖”。點擊雙軌放樣功能，路徑1和路徑2分別為曲線1和曲線2，輪廓依次為圖18所示的曲線4、5、6，效果如圖19。

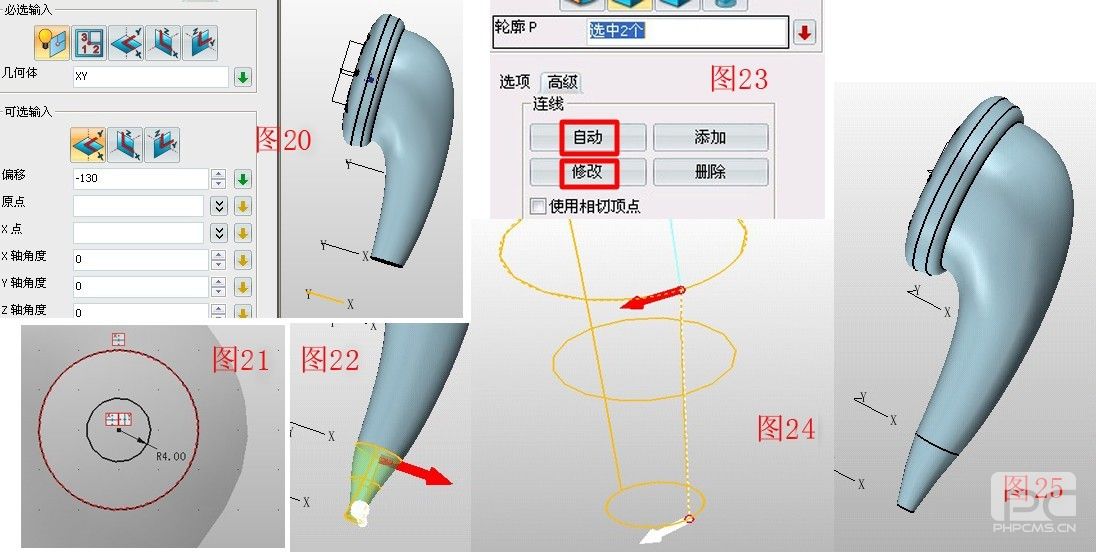

       第五，插入基準面并偏移，如圖20，在此基準面上插入草圖7，如圖21繪制半徑為4的圓。點擊放樣功能，輪廓為圖22所示的兩個邊，這時你會發現形成的曲面是扭曲的，這是由于兩個輪廓的方向不一致造成的，如圖22紅色、白色箭頭，點擊高級選項—自動—修改，“線條”選項選擇白色的虛線，“新建點”選在與圖24所示的紅色箭頭處于相同方向的點，確定，效果如圖25。

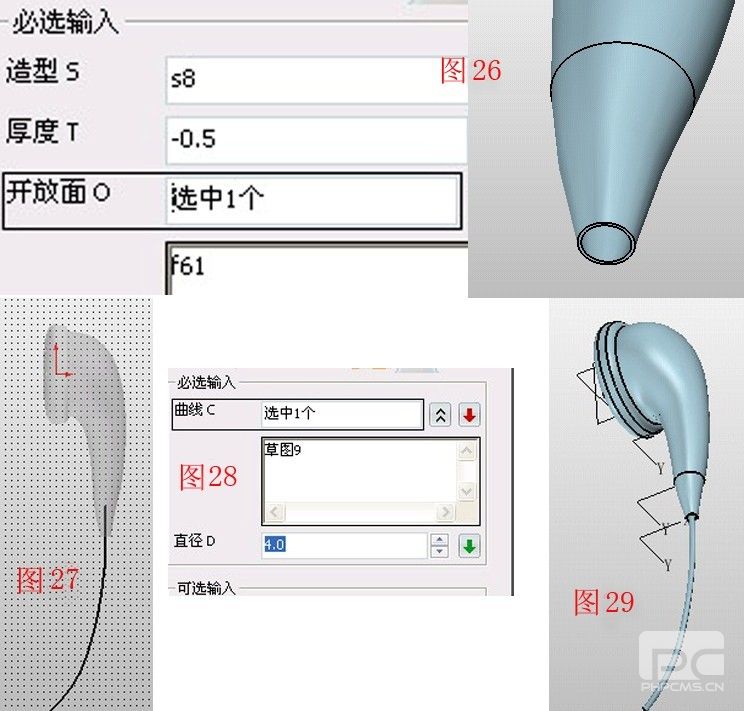

       第六，點擊抽殼功能，選中圖25的曲面，厚度為-0.5，開方面為最下端的圓面，效果如圖26。在XZ面插入草圖8，繪制圖27所示的曲線，退出后點擊桿狀掃掠，選中草圖8的曲線，半徑設為4，效果如圖29。

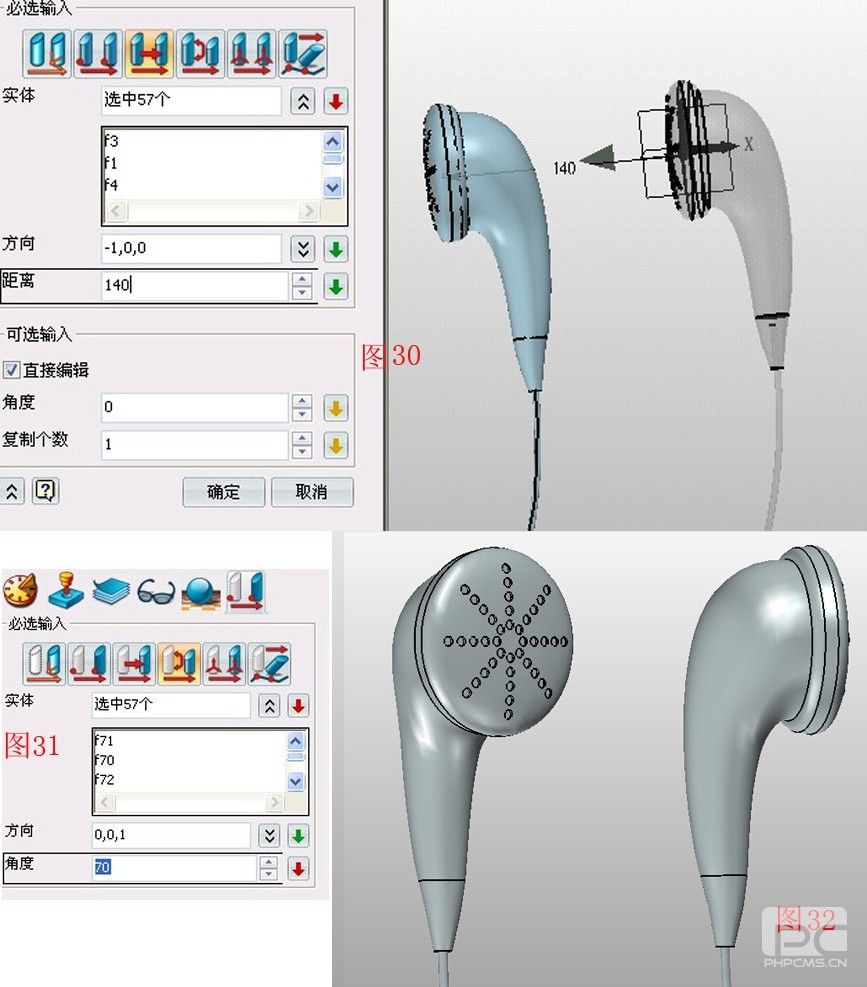

       第七，將3個基準面進行隱藏，點擊復制功能—沿方向復制，選中所有實體，沿X軸負方向移動140，如圖30。再點擊移動—繞方向旋轉，選中復制后的實體，繞Z軸旋轉70度，參數如圖31，再將整個模型調整好方位，根據自己的喜好在面屬性中調好顏色，效果如圖32。至此，耳機的主體部分就完成了。

       通過這個三維CAD學習教程，大家可以更全面的了解中望3D的三維CAD智能設計，減少CAD軟件操作帶來的時間成本，從而更關注于產品CAD設計本身的提升。有興趣的朋友不妨也試一下用中望3D的高效CAD設計繪制一個屬于自己的精美耳機吧！
