面域是具有一定邊界的二維閉合區域，是一個面對象。其邊界可以有直線、多段線、圓、圓弧或橢圓等對象形成。可以為面域填充圖案、著色、分析面域的幾何特征和物理特征，還可以對面域進行布爾運算。在三維建模狀態下，面域也可以用作構建實體模型的特征界面。
一、創建面域
通過選擇自封閉的對象或者端點相連構成封閉的對象，可以快速創建面域。如果對象自身內部相交（如相交的圓弧或自相交的曲線），就不能生成面域。創建面域的方法有多種，其中最常用的有使用【面域】工具和【邊界】工具兩種。
1. 使用【面域】工具創建面域
利用【面域】工具創建面域有以下幾種常用的方法。
- 命令行：在命令行中輸入REGION/REG。

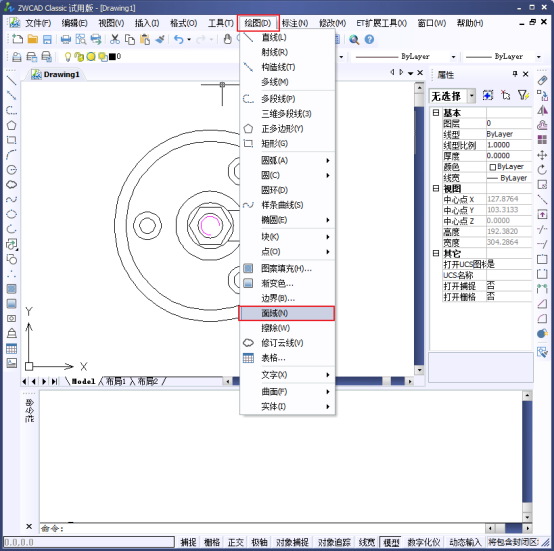

- 菜單欄：執行【繪圖】--【面域】命令。
- 工具欄：單擊【繪圖】工具欄中的【面域】按鈕。
- 功能區：在【默認】選項卡中，單擊【繪圖】面板的【面域】按鈕。

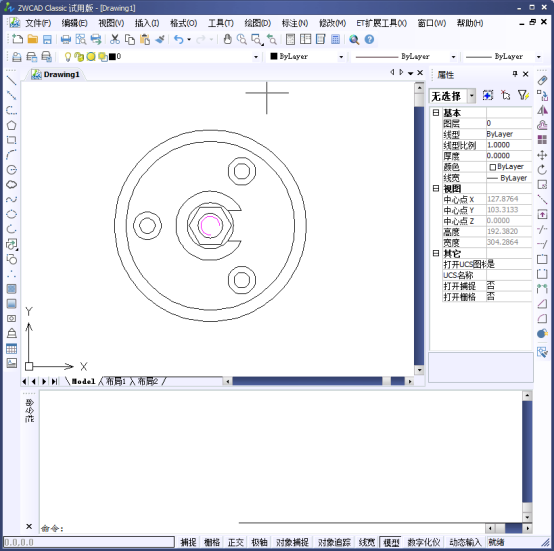

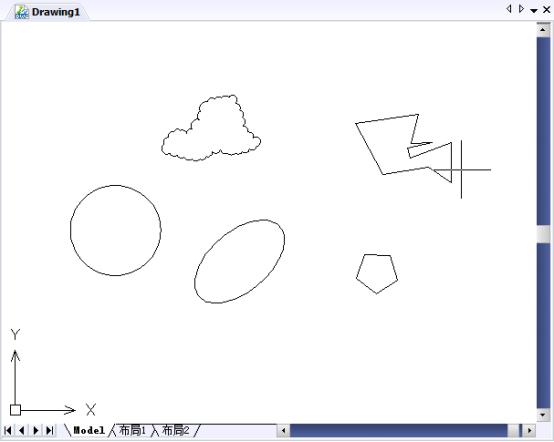

通過以上任意一種方法執行【面域】命令后，選擇一個或多個用于轉換為面域的封閉圖形，參考下圖。
CAD將根據選擇的邊界自動創建面域，并且報告已經創建的面域數目。
實例：創建機械零件面域
1. 打開我們的中望CAD和已準備好的素材文件。
2. 然后單擊【繪圖】面板中的【面域】按鈕， 創建上一步所繪制的零件輪廓為面域，命令行提示如下。

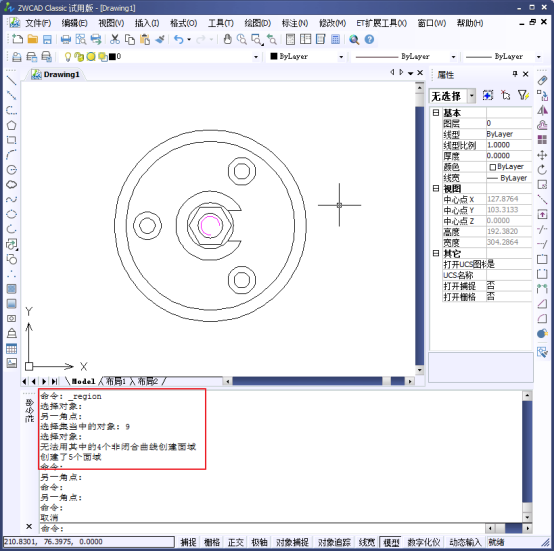

3. 然后，我們選擇面板上的全部內容，我們的命令行，命令內容參考下圖。

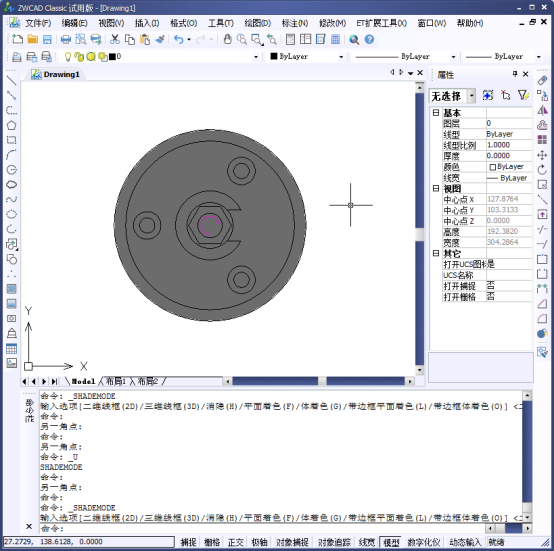

4. 在【視圖】選項卡中，單擊【視覺樣式】面板中的【帶著邊框著色】視覺樣式按鈕，修改視覺樣式，在此時的面域顯示參考下圖。
2. 使用【邊界】工具創建面域
創建面域的另一種方式是使用【邊界】命令。
啟動【邊界】命令的方式有如下幾種。
- 命令行：在命令行匯總輸入BOUNDAR/BO
- 菜單欄：執行【繪圖】--【邊界】命令。

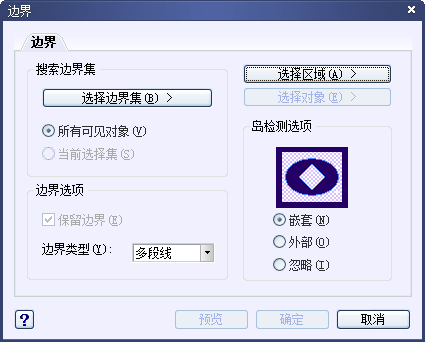

執行以上任意一種操作后，將打開【邊界創建】對話框，然后【對象類型】下拉列表中選擇【面域】選項，參考下圖。

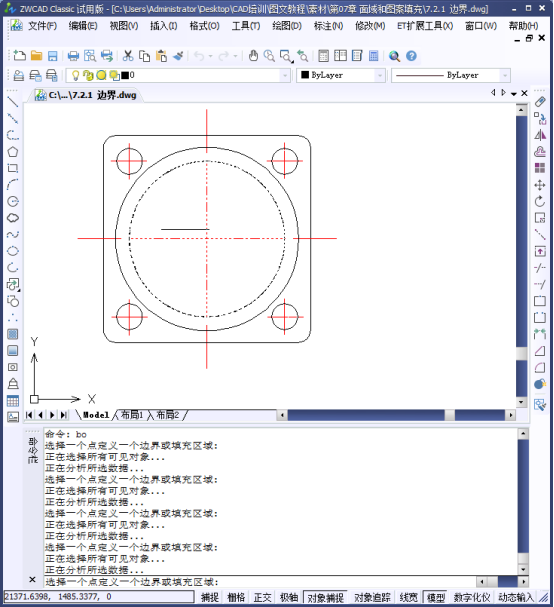

選擇【面域】選項后，單擊【邊界】對話框上方的【選擇區域】按鈕，然后進入繪圖區，單擊需要創建為面域的區域，參考下圖。
按下空格鍵進行確認，即可完成面域的創建。

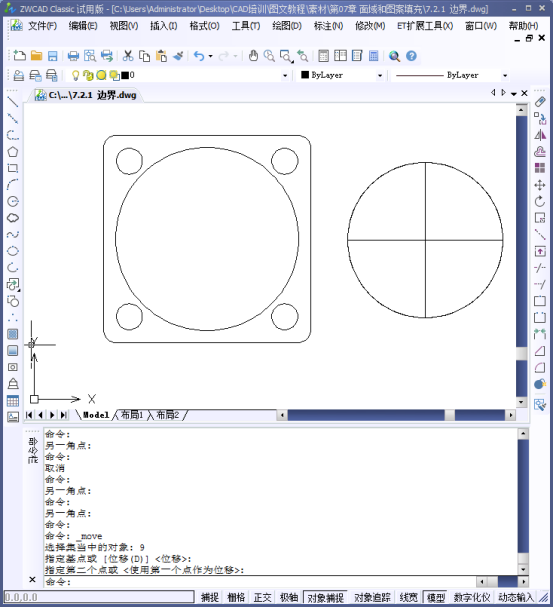

操作完成后，圖形看上去似乎沒有什么變化。但是將機械的內圓平移到另一個位置，就會發現在原來部件重疊部分圍成的封閉區域，新創建了一個面域?qū)ο?，參考下圖。
提示：面域圖形是一個平面整體，只能整體進行復制、旋轉、移動、陣列等操作。如果欲將其轉換成線框圖，可以通過【分解】
工具將其分解。
推薦閱讀：CAD的面域布爾運算之并集運算
推薦閱讀：CAD的面域布爾運算之差集運算和交集運算
