隨著三維CAD軟件的應用普及，許多只有二維CAD設計經驗的學員都希望能有“捷徑”掌握3D設計，今天小編選擇中望3D這款適合入門三維CAD設計的軟件，用作9月份案例教學軟件，跟大家分享，如何使用最常用的三維CAD功能來快速繪制ZIPPO打火機，相信跟著學習繪制一次，你就能摸透三維CAD設計思路，幫助你擺脫原有2D設計的傳統思維。中望3D官方論壇（或是百度搜索中望3D zippo）也提供免費的Zippo打火機三維CAD模型下載（http://www.zwcad.com/community/thread-11059-1-1.html）。

\

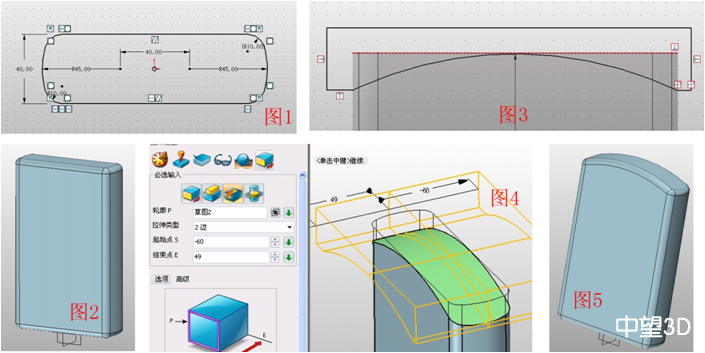

1、在XY面插入草圖1，繪制如圖1所示的圖形；退出草圖，拉伸草圖1，拉伸長度為200，點擊圓角，給邊做半徑為6的圓角，如圖2；在XZ面插入草圖2，繪制圖3所示的圖形，點擊拉伸--減運算，輪廓為草圖2，如圖4，并將邊緣做半徑為6的圓角，如圖5。

\

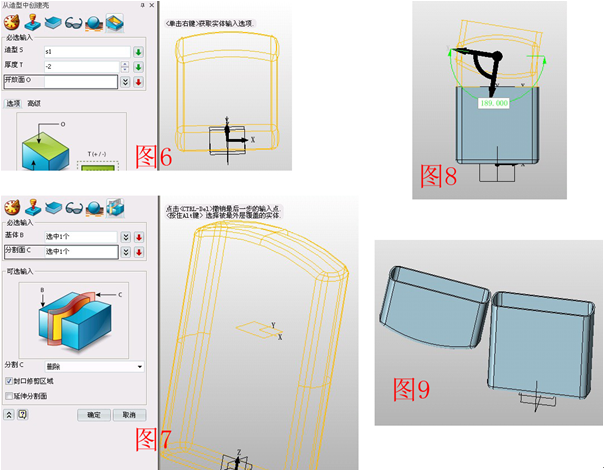

2、點擊抽殼，選中造型，厚度為-2，如圖6；插入XY基準面，偏移距離為120，點擊分割，選中造型，分割面為XY基準面，將造型分割為兩部分，如圖7；點擊移動---動態移動，如圖8所示，通過角度和距離的移動，將上部分移動到如圖9所示的位置。

\

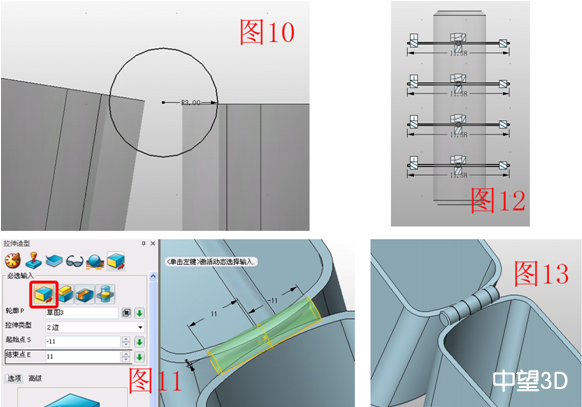

3、在XZ面插入草圖3，在圖10所示的位置繪制半徑為3的圓，并拉伸草圖3成圓柱，參數如圖11，注意選擇拉伸中的“基體”選項；隱藏外殼，在XY面插入草圖4，繪制圖12所示的4個矩形，點擊拉伸--減運算，拉伸草圖4，顯示隱藏的部分，效果如圖13。

\

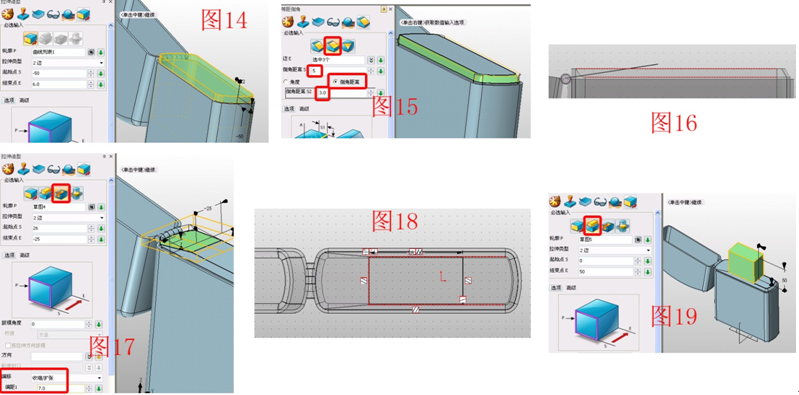

4、以殼的內邊緣為輪廓拉伸一個實體，參數如圖14，注意拔模角度為-0.5，這樣實體和殼之間就會有微小的縫隙；點擊倒角--不對稱倒角，對實體的上邊緣倒角，參數如圖15；在XZ面插入草圖，繪制一條線段，如圖16，退出草圖，點擊拉伸--減運算，拉伸這條線段，注意偏移、偏距的選擇，如圖17；在XY面插入草圖5，繪制一個矩形，如圖18，拉伸草圖5，參數如圖19，注意選擇加運算。

\

\

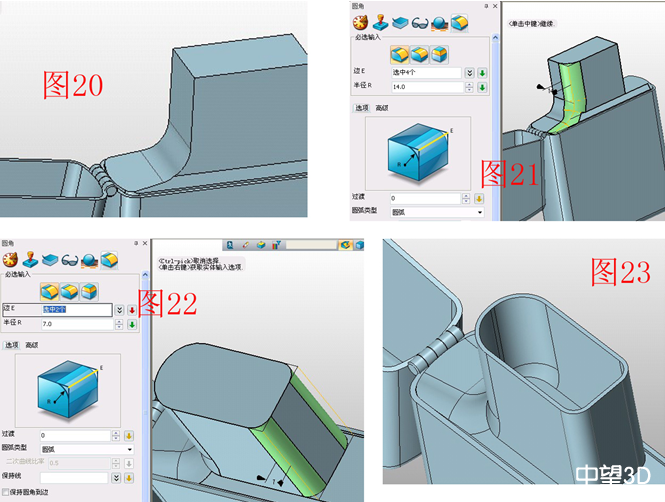

5、圖20所示位置倒圓角，半徑為15；在圖21所示的位置倒圓角，半徑為14，之后再倒另一側；在圖22所示的位置，倒兩個邊的圓角，半徑為7，之后將此造型抽殼，厚度為-1.5，開房面為頂面，如圖23。

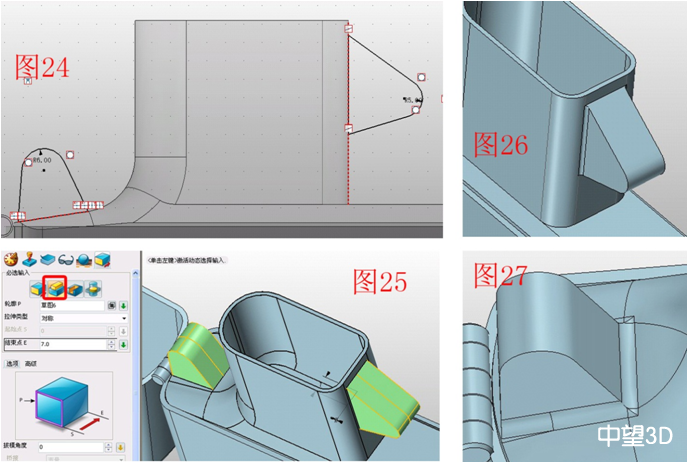

6、在XZ面插入草圖6，繪制圖24所示的圖形，用拉伸的加運算拉伸草圖6，拉伸類型為“對稱”，結束點為7，如圖25；分別對圖26、27所示的位置倒圓角，半徑分別為1、2。

\

7、在XY面插入草圖7，繪制圖28所示的矩形，參數如圖；用拉伸的減運算分別拉伸草圖7兩個矩形，參數如圖29、30；在XZ面插入草圖8，繪制圖31所示的圖形，拉伸草圖8，拉伸類型為“對稱”，結束點為5.5，如圖32。

\

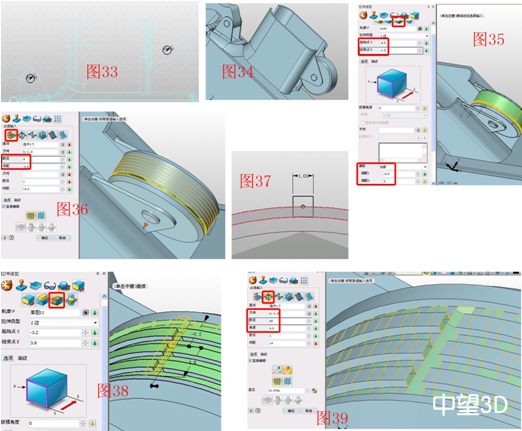

8、在XZ面插入草圖9，在圖33所示的位置繪制半徑為3的圓，拉伸草圖9，拉伸類型為對稱，結束點為8，對拉伸后的圓邊倒角，距離為0.5，對轉輪的邊倒角，距離為1.2，如圖34；點擊拉伸減運算，輪廓為轉輪的倒角邊，參數如圖35，注意偏移類型和距離的選擇；點擊陣列--線性，將屬性過濾器設置為“特征”，基體選擇圖35中減去的部分，其他參數如圖36；在XZ面插入草圖10，繪制圖37所示的矩形，點擊拉伸減運算，拉伸草圖10，參數如圖38；再次點擊陣列--圓形，對減去的部分進行圓形陣列，參數如圖39。

\

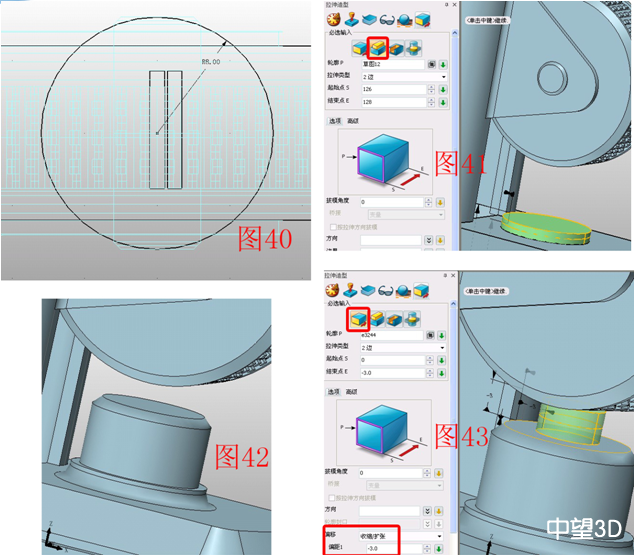

9、在XY面插入草圖11，繪制半徑為8的圓，如圖40；點擊拉伸加運算拉伸草圖11，參數如圖41；對柱體的底邊倒圓角，半徑為1.5，以柱體的上邊緣為輪廓再次拉伸，拉伸高度為8，偏移選擇“收縮/擴張”偏距為1，對拉伸體的上邊緣倒角，距離為1，如圖42；用相同的方法拉伸打火石，參數及效果如圖43。

\

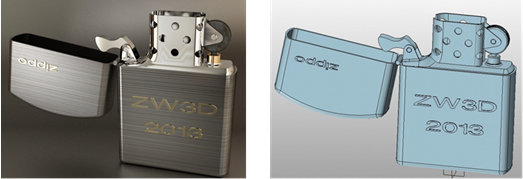

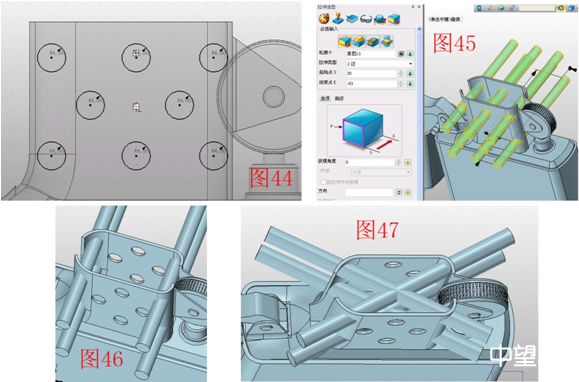

10、XZ面插入草圖12，繪制半徑為4的8個圓，如圖44；點擊拉伸--基體，拉伸草圖12，如圖45；點擊組合--減運算，減去中間的4個圓柱，如圖46；點擊移動--動態移動，調整另外4個圓柱位置，如圖47，再次用組合減運算減去。最后可以用文字工具在打火機的外殼上打上字即可，效果圖及渲染圖如下。

\

至此，ZIPPO打火機就完成了所有的三維CAD建模過程，中望3D簡潔的操作流程，可以幫助想實現二維CAD設計升級的用戶們，可以更低的門檻熟悉3D設計，現在中望3D也提供最新的“手把手式”學習教程（http://www.jfog.com.cn/community/thread-10773-1-1.html），由熟悉中望3D、Proe（NX）、Solidworks的三維CAD技術專家奉老師親自指導編制，更貼近初學者的三維CAD學習需求！
