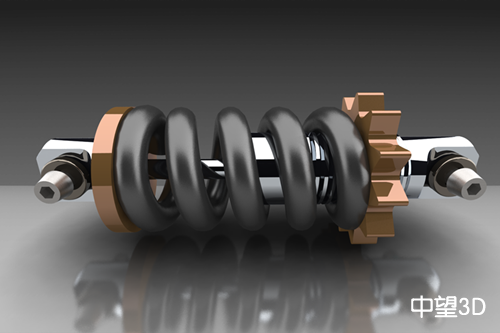

許多想快速掌握三維CAD建模的初學者,都苦于一些案例教程太復雜,小編將每個月推出針對初學者的需求,提供能在短時間內了解三維CAD建?;静僮鞯陌咐坛?。5月的教學案例減震器在各行各業都用的比較多,運用到三維CAD建模命令比較多,參數設置也比較詳細,但總體難度不大,這對于想要快速入門三維CAD設計的初學者而言,是非常好的案例教程。今天選擇中望3D為教學軟件,它的易學易用性,可以幫助大家更輕松的了解三維CAD設計。接下來就是減震器的三維建模過程。

\

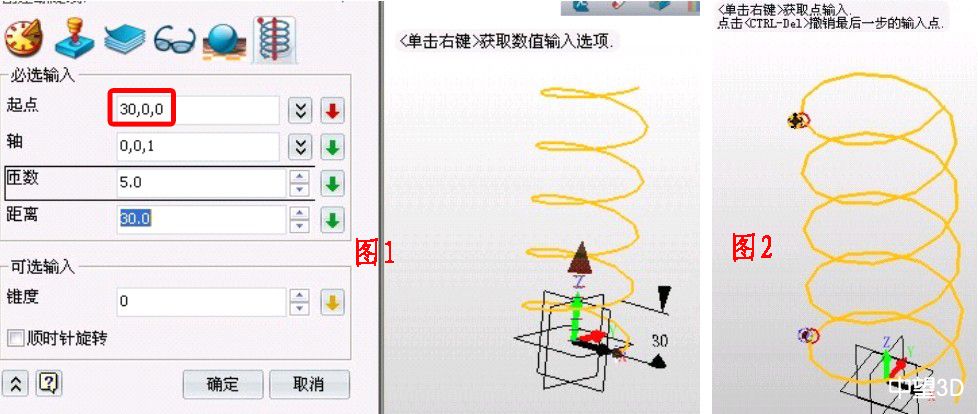

首先制作彈簧部分,這部分相對難一點,因為彈簧的中間部分匝與匝之間的距離大,兩段距離小,如何能做到無縫、連續的銜接呢?中望3D2012能輕松的解決這個問題。點擊線框——螺旋線,參數如圖1,注意起點在X軸上。點擊線框——通過點修剪/打斷曲線,選擇該螺旋線,將要斷開的點選擇在螺旋線末端相對的位置,把螺旋線斷成3,段如圖2所示。

\

點擊造型——移動——繞方向旋轉,選擇最上方的一段曲線,方向如圖3(把鼠標放在曲線的斷開處即可顯示出方向箭頭),旋轉-12度。同理,旋轉最下方的曲線,角度為12度。

點擊線框——連接曲線,把三段曲線連接成整條曲線。點擊造型——桿狀掃掠,直徑為18,如圖4。創建兩個XY基準面,分別偏移186和12,點擊造型—修剪,參數如圖5,注意要保留部分的選擇,效果如圖6。

\

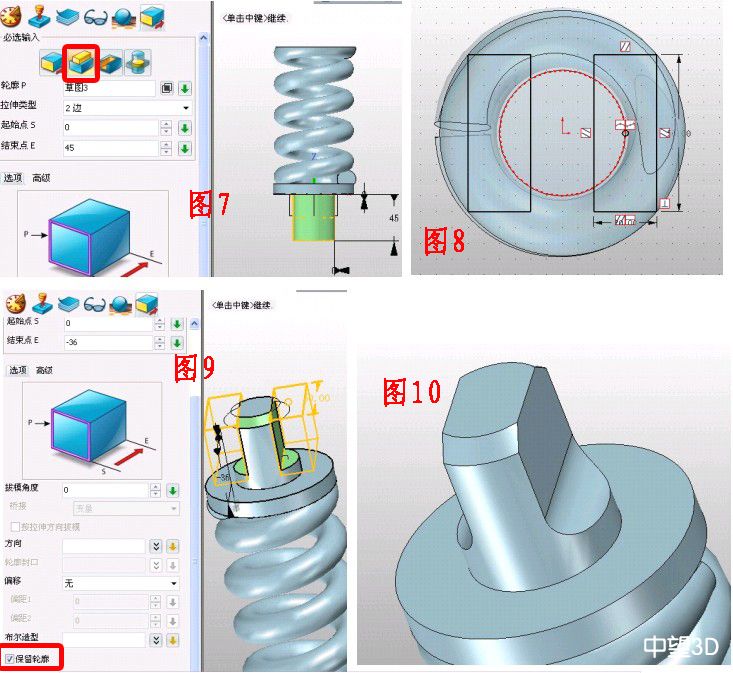

XY面插入草圖,以原點為圓心繪制半徑為39的圓,退出草圖并拉伸,起點、終點分別為8和-2。在拉伸后的柱體底面插入草圖,繪制半徑為20的圓,拉伸,效果如圖7。

在XY面插入草圖,繪制兩個豎直方向對稱的矩形,相距20,如圖8。先將小圓柱體邊緣倒角,距離為5。選擇拉伸——減運算,拉伸兩個矩形草圖,參數如圖9,注意將保留輪廓前打鉤,留作后用。再將如圖所示的位置倒圓角,半徑為10,效果如下圖10。

\

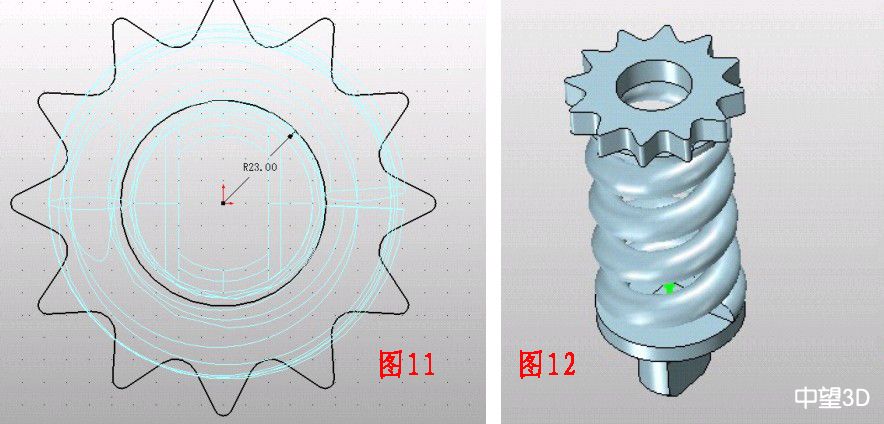

在XY面插入草圖,繪制如圖11所示的圖形,退出,點拉伸—基體,注意,選擇起始點時,如果不記得彈簧上平面距離原點的距離,有個簡單的方法,右擊鼠標選擇“目標點”,把點放在彈簧的上平面,點擊即可出現數據,此方法很簡便,應用的也很廣泛。拉伸出厚度為20的造型,效果如圖12。

\

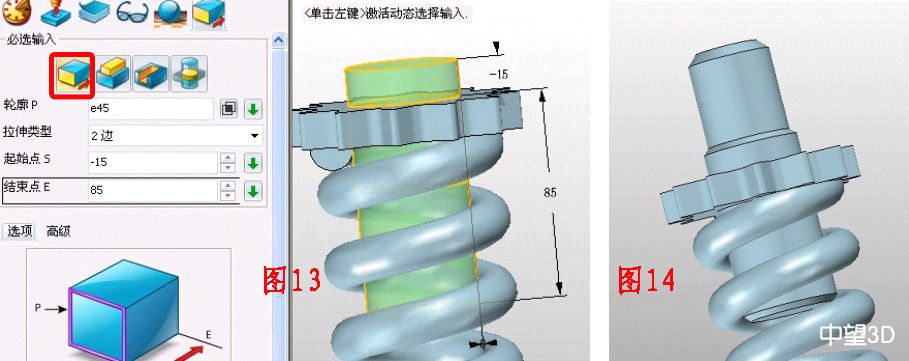

點擊拉伸——基體,輪廓選擇圓孔的上邊緣,數據如圖13,將拉伸后的柱體上下邊緣倒角,距離為3。再次點擊拉伸——加運算,輪廓選擇柱體的上表面,拉伸高度為45的柱體,并倒角,距離為5,效果如圖14。

\

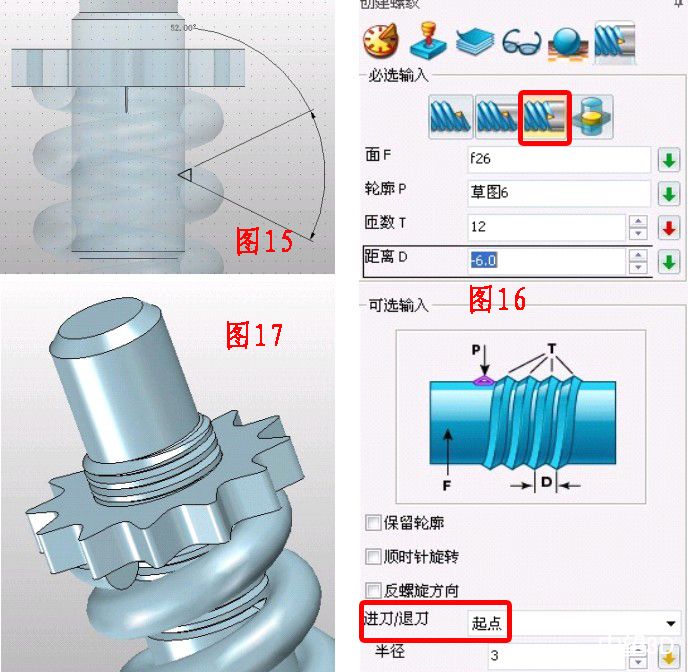

在YZ面插入草圖繪制如圖15所示的三角形,點擊造型——螺紋——減運算,參數及效果如圖16。效果如圖17。

\

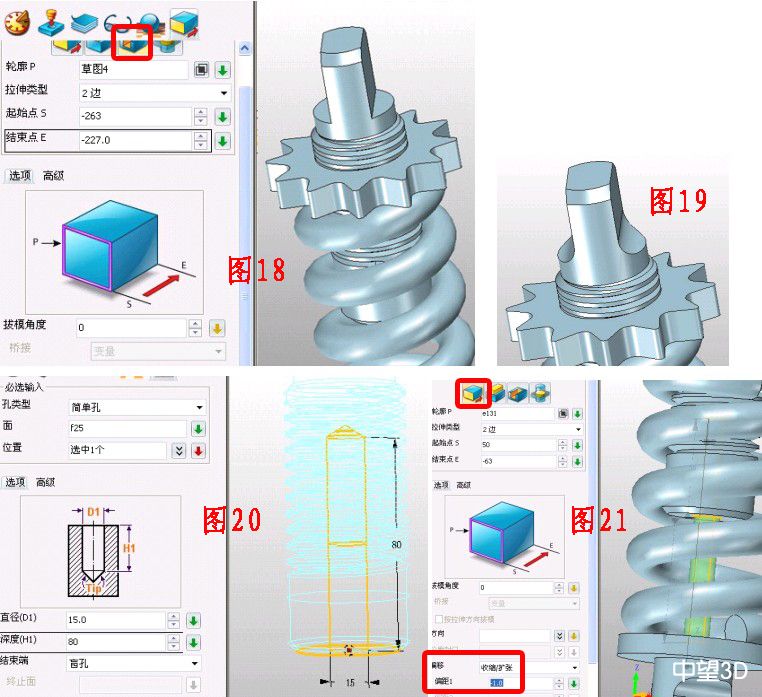

再次拉伸之前的兩個矩形的草圖,參數如圖18。注意這次將“保留輪廓”前的勾去掉。再將圖19所示的部分做圓角,半徑為10。點擊造型—孔,在圖20所示的柱體下表面中央打孔,參數如圖,點擊拉伸——基體,輪廓為孔的邊緣,注意偏移一定距離,拉伸數據如圖21。

\

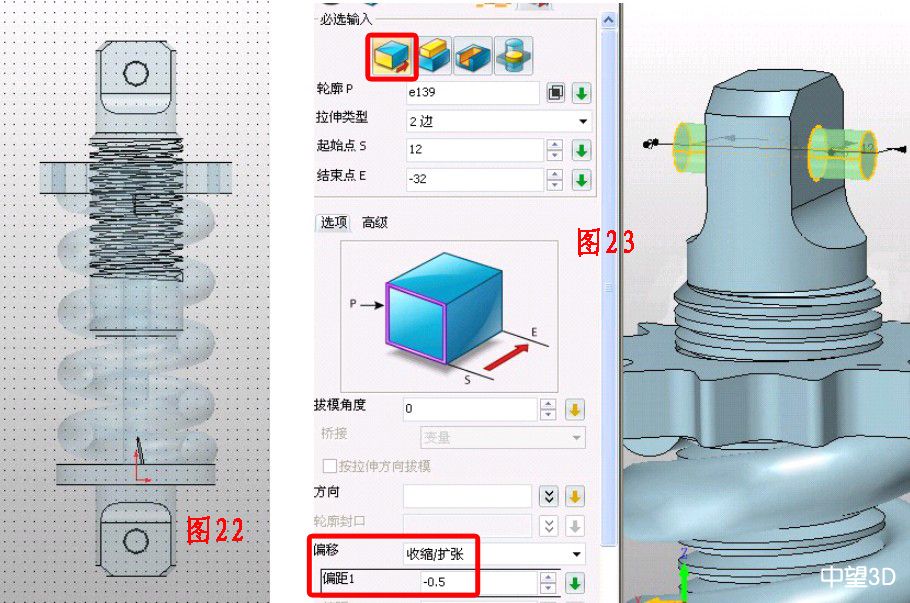

在YZ面插入草圖,繪制如圖22所示的位置繪制兩個半徑為6的圓。退出草圖后拉伸減去,形成兩個孔。點擊拉伸——基體,輪廓為孔的邊,數據如圖23,拉伸出一個圓柱體,注意偏移數據的設置。

\

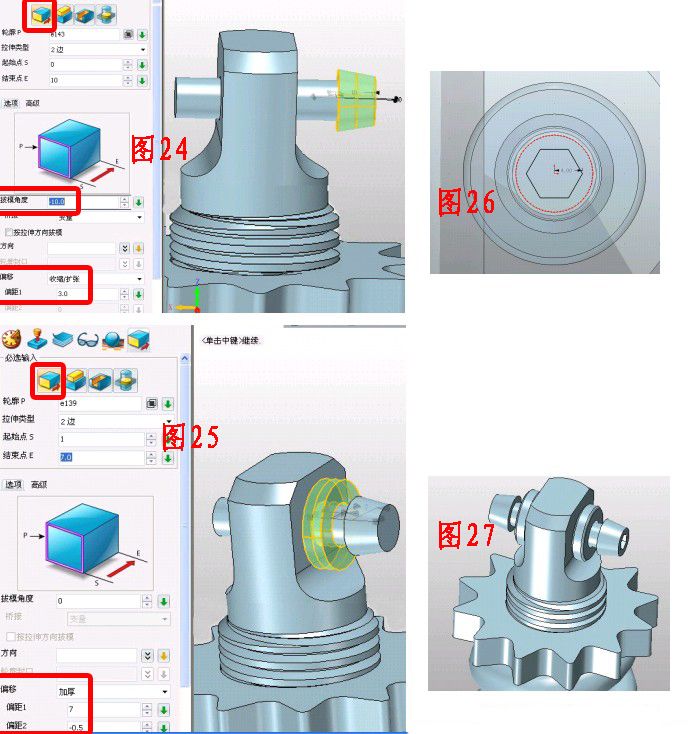

點擊拉伸——基體,按圖24所示拉伸出一個凸臺,數據如圖,再以孔邊緣為輪廓拉伸出一個圓環,參入如圖25,然后給圓環做圓角。在凸臺的外表面插入草圖,繪制正六邊形并拉伸減去,如圖26,點擊鏡像,把凸臺和圓環以XZ面鏡像復制,如圖27。

\

點擊復制——沿方向復制,將圖27所示的兩個凸臺、圓環及軸沿著Z軸負方向移動230的距離復制出來,至此模型制作完畢,最后點擊視覺樣式——面屬性,給模型涂上顏色即可。

操作完后,是不是對三維CAD建模更有心得了?有興趣的朋友可以來中望3D官網下載中望3D(www.zwcad.com/product/zw3d.html ),現在也提供減震器免費三維CAD圖紙下載,在中望3D技術交流論壇的每月一練可以下載:http://www.jfog.com.cn/community/thread-10709-1-1.html!
