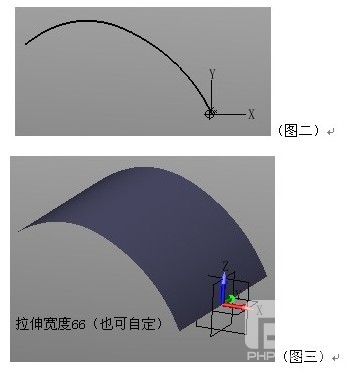

步驟1:繪制花瓣輪廓曲線。(圖二)
步驟2:創建曲面。(圖三)
步驟3:創建花瓣輪廓,將輪廓投影到曲面。(圖四)
步驟4:創建花瓣輪廓曲線。(圖五)
到此,花瓣的輪廓曲線就繪制完成,下面就該準備生成曲面。

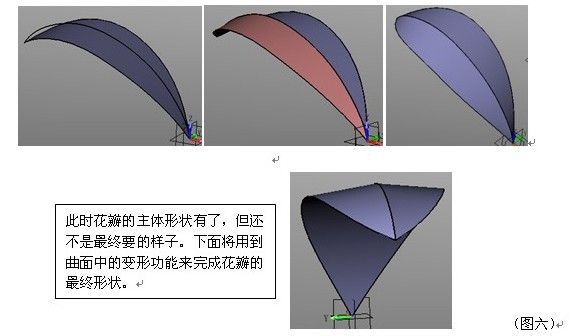

步驟5:用“N邊形面”生成花瓣的曲面(共三個面)。(圖六)
步驟6:用“由指定曲線開始變形實體”命令完成花瓣的制作。(圖七)

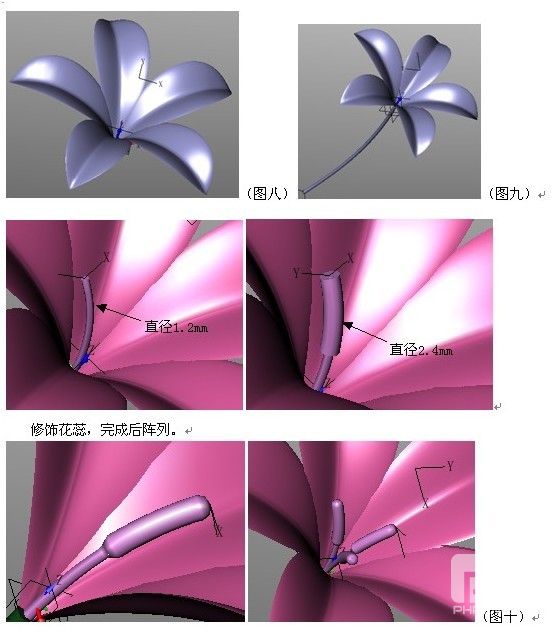

步驟7:將花瓣陣列。(圖八)
步驟8:制作花莖,直徑2.4mm。(圖九)
步驟9:制作花蕊。(圖十)

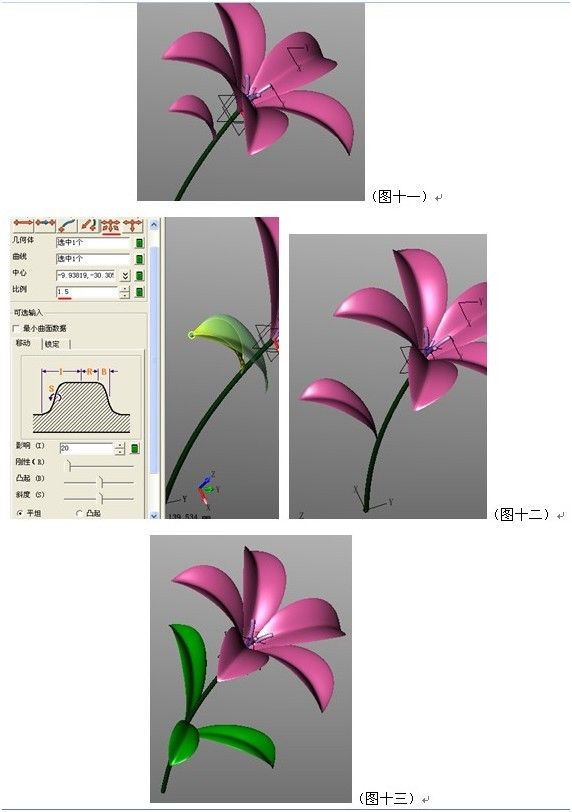

步驟10:綠葉制作。復制一個花瓣,縮放比例(0.6),將其放到合適的位置。(圖十一)
步驟11:用“由指定曲線開始變形實體”命令編輯實體形狀。在必選輸入中選擇“點縮放”方式。(圖十二)
另外兩片綠葉直接復制,再放到合適位置。

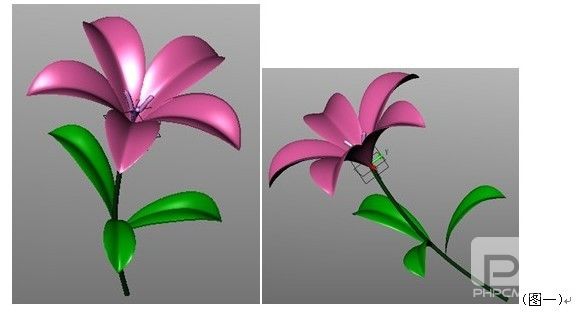

最后設置下顏色,大功告成。(圖十三)
具體的圖紙可以在這里免費下載:http://www.jfog.com.cn/community/thread-4641-1-1.html
