中望CAD文件為國際標準的DWG文件格式，但是當涉及到與其他軟件進行交互操作，資源共享方面的時候，就需要將DWG格式的文件輸出為其他格式的文件。中望CAD2011的輸出功能非常強大，可以采用多種方式，將DWG文件輸出為PDF、WMF、EMF、SVG、DWF、EPS、SAT等格式，另外，還可輸出為BMP、JPEG、PNG、GIF等多種圖片格式。下面，我們主要跟大家聊一聊關于中望CAD的PDF輸出的功能。

       PDF格式：PDF(PortableDocument Format)文件格式是Adobe公司開發的電子文件格式。這種文件格式與操作系統平臺無關，也就是說，PDF文件不管是在Windows，Unix還是在蘋果公司的Mac O S操作系統中都是通用的。目前，PDF已成為世界上安全可靠地分發和交換電子文檔及電子表單的實際標準。 所以說轉PDF格式是最常見的一種方式了。中望CAD2011提供了三種將DWG文件轉成PDF文件的方式，你可以根據自己的需要進行選擇，非常靈活。

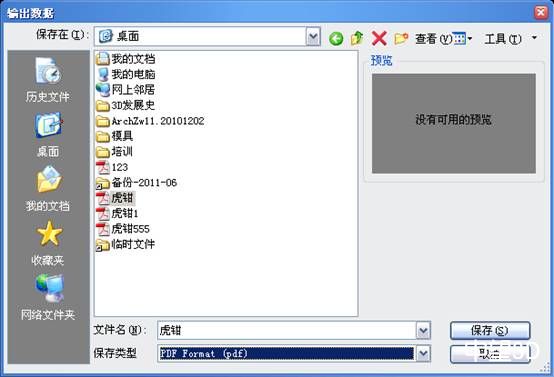

       方式一：輸出。這是最簡單快捷的一種方式。你可以直接采用“文件”—“輸出”功能，輸出PDF。如下圖：



       該方式的優點是簡單，快捷，只需要一個操作，即可完成PDF文件的輸出。該方式的缺陷就是無法對需要轉成PDF的圖紙內的對象進行選擇，如果轉成PDF，只能全部進行轉換。

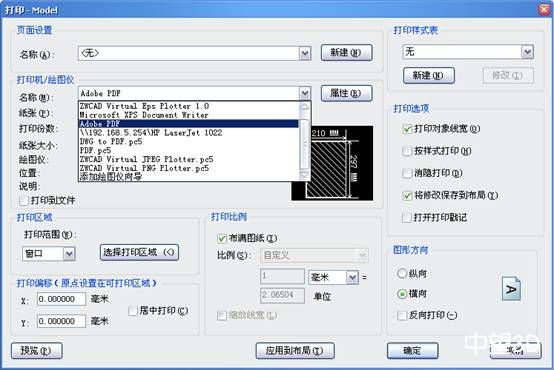

       方式二：安裝一個PDF虛擬打印機，比如Adobe的虛擬打印，pdf factory等等，安裝后，會在打印機的選擇項中，多出一個PDF打印機，當你選擇該打印機打印出來的就是PDF文件了。如下圖：



       該方式采用打印的方式進行PDF輸出，優點在于可以對于需要轉換的圖紙對象進行靈活選擇，缺點在于多了一個安裝PDF虛擬打印機的過程，不如方式一簡單快捷。



       方式三：采用打印選項中的“添加繪圖儀向?qū)?rdquo;，直接添加一個中望CAD軟件內置的PDF虛擬打印機，也可直接輸出PDF文件，省去了設計人員額外安裝其他虛擬打印機的麻煩。如下圖：



       該功能是中望CAD2011的新功能，該方式不需要額外安裝PDF虛擬打印機，又能靈活的選擇需要轉換的對象，非常的方便靈活。不僅如此，采用該轉換方式轉成的PDF文件中，還保留了原DWG圖紙中的圖層信息，我們可以選擇對這些圖層進行打開和隱藏操作，方便我們對于復雜圖紙的審閱。
