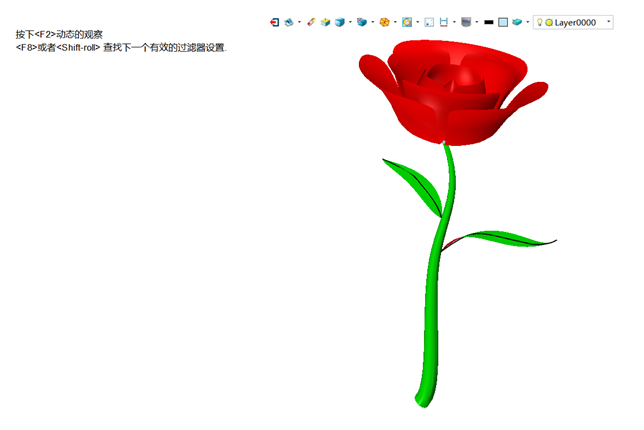

玫瑰花設計是三維設計軟件一個非常典型的案例，因為在繪制過程中需要應用到樣條線、曲線修建等功能，對軟件的功能和設計師的操作能力都是一定的考驗。中望3D強大的混合建模功能，能幫助設計師快速處理好設計過程中的各種細節操作，下面我們通過完成這個玫瑰花設計的典型案例（圖1），看看使用中望3D是如何操作的。


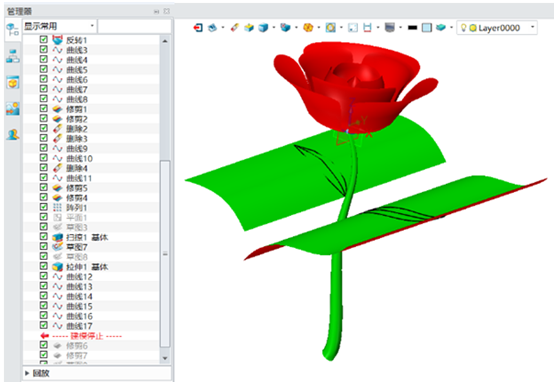

圖1 玫瑰花案例

第一步：草圖繪制

使用“點繪制曲線”功能繪制如圖2所示的草圖：四條曲線即是花瓣的四層，因為第一層花瓣未放，所以最內側花瓣繪制時要求起點和終點在一條豎直線內，其余可按照設計者意圖設計，注意保持整個圖形比例協調。


圖2 玫瑰花草圖

第二步：花瓣和底座繪制

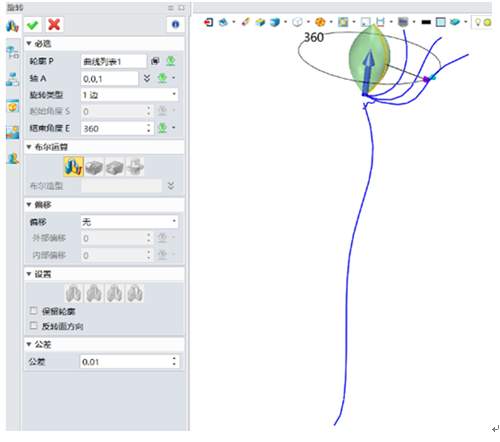

選擇“造型”模塊中的“旋轉”功能，選擇第一層花瓣，軸線是Z軸，旋轉360°，如圖3所示，點擊確定。


圖3 旋轉第一層花瓣

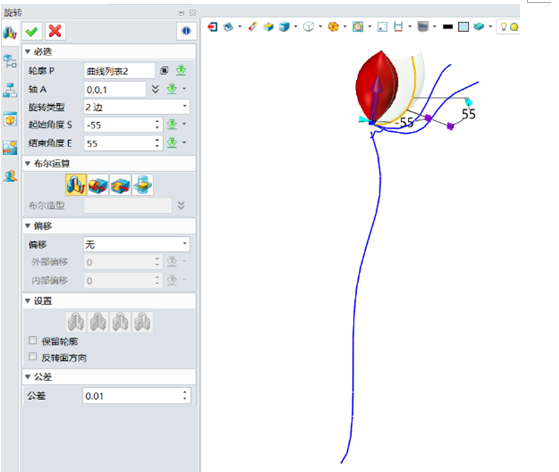

接著旋轉第二層花瓣，選擇第二條曲線，起始角-55°，終止角55°，如圖4所示，點擊確定；


圖4 旋轉第二層花瓣

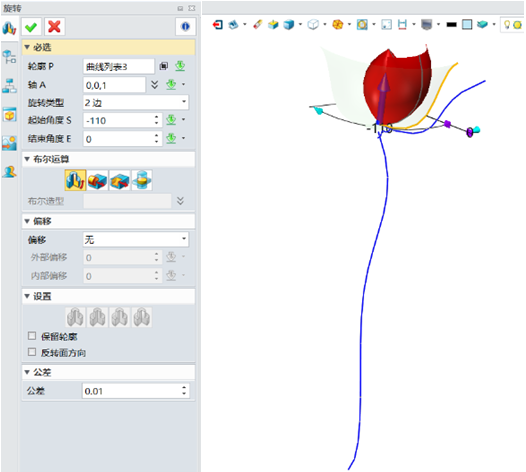

第三層花瓣旋轉曲線后，起始角-110 °，終止角 0 °，如圖5所示。


圖5 旋轉第三層花瓣

最后一層，旋轉最外面的曲線，角度設置于第二層相同，如圖6所示。


圖6 旋轉最后一層花瓣

第三步：花瓣裁剪

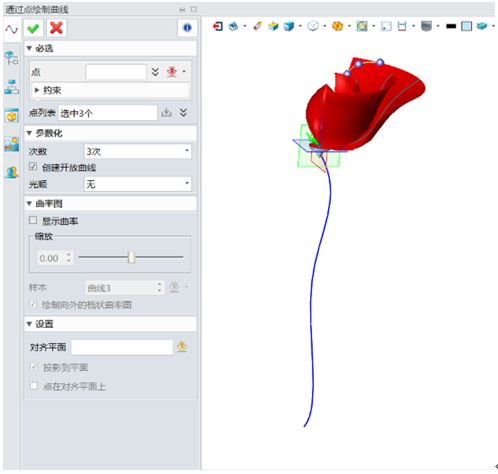

以上繪制的三個花瓣邊角銳利，不符合花朵特征，需要進行修剪。選擇“線框”模塊中的“點繪制曲線”功能，在花瓣曲面上繪制一條圓弧，通過三個驅動點控制，起點和終點分別在花瓣的兩條邊線上，中點在花瓣曲面上，如圖7所示。


圖7 花瓣曲面繪制圓弧

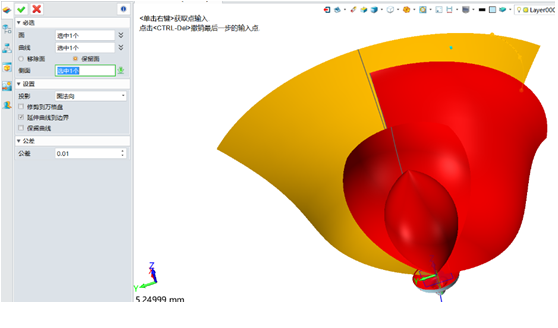

選擇“曲面”模塊中的“曲線修剪”功能，選擇花瓣為面，繪制的圓弧為曲線，曲線內側花瓣為側面，點擊確定完成曲線修剪，如圖8所示。采取相同的方法修剪其余的花瓣圓角，此處也可一次曲線圓弧中做六條，裁剪片體也可以在一次命令中點擊確定來完成三個花瓣的修剪。


圖8 曲線修剪花瓣

第四步：花朵繪制

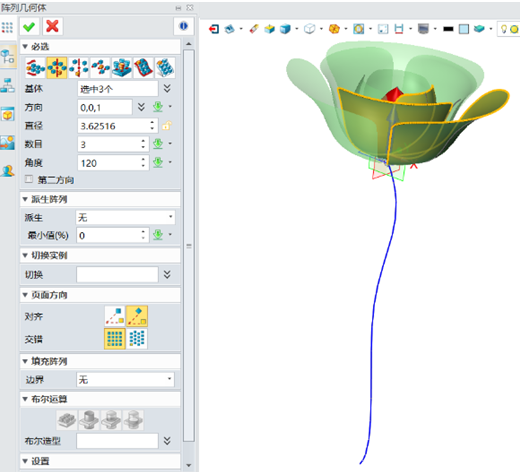

選擇“造型”模塊中的“陣列”命令，完成花朵制作。對象為三瓣已經修剪圓角的花瓣，軸線是 Z軸，數目為3，角度為120度，其余默認，如圖9所示。


圖9 花朵繪制

第五步：花枝繪制

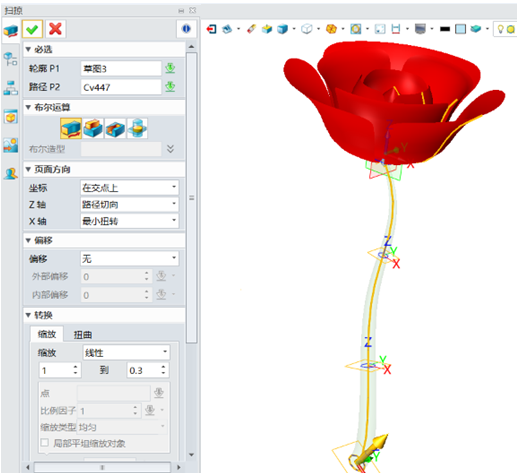

選擇“造型”模塊中的“掃掠”命令，完成花枝制作。輪廓對象為繪制好的圓形草圖，路徑為花枝曲線，縮放比例為線性1：0.3，其余默認，點擊確定完成花枝造型，如圖10所示。


圖10 花枝繪制

第六步：花葉繪制

從花葉側面看，沿著葉柄是彎曲的，從正面看花葉有一定的外形，因此需要創建一個拉伸的彎曲曲面，再裁剪出花葉的外形。首先在通過花朵軸線的平面繪制上，創建草圖如圖11所示的兩個樣條線；


圖11 創建花葉樣條線

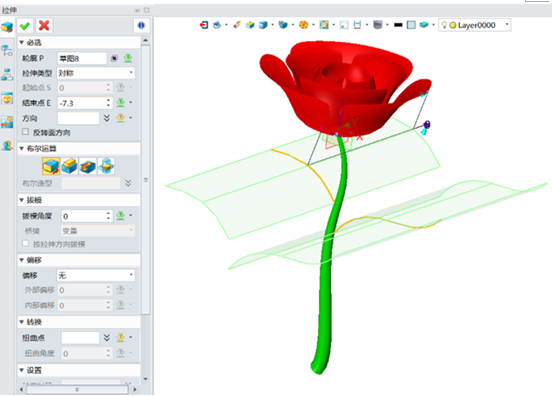

接著用“造型”模塊中的“拉伸”命令創建拉伸曲面，如圖12；


圖12 創建拉伸曲面

然后利用“線框”模塊中的“點繪制曲線”命令在拉伸曲面上繪制葉片的外形，如圖13所示；


圖13 繪制葉片外形

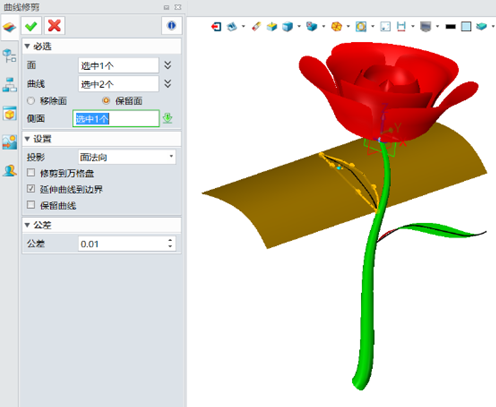

最后利用“曲面”模塊中的“曲線修剪”命令進行修剪得到如圖14所示的花葉。




圖14 修剪得到花葉

上過上述幾個步驟的操作，我們就完成了玫瑰花的設計了。當然，除了玫瑰花之外，大家也可以通過變化花瓣和花葉的外形，設計出其他不同的花朵，只要能熟悉掌握相關操作命令，跟著自己的設計思路，就能通過中望3D設計出更多美觀特別的產品，大家快來試試吧！
