《復仇者聯盟2：奧創紀元》是一部經典的科幻冒險電影，片中英雄之一的雷神托爾給大家留下了深刻的印象，而造型獨特別致的“雷神之錘”也讓許多設計師津津樂道。本次實例教程中，小編將以 “雷神之錘”為例，重點介紹中望3D的實用拉伸命令，并結合其它常用命令，教大家如何使用中望3D高效、快捷地完成建模設計。

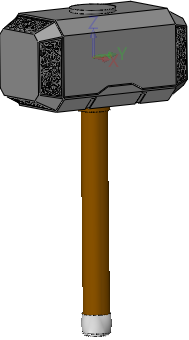

 圖1 雷神之錘

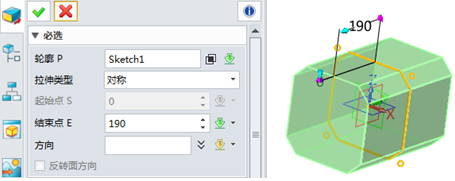

第一步：在XZ平面新建草圖，繪制如圖2尺寸草圖，然后進行草圖拉伸，選擇對稱類型，距離190mm，效果如圖3所示。


 圖2 草圖


圖3 錘子基體

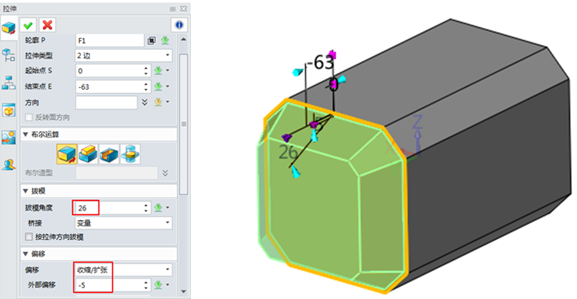

第二步：選擇基體左邊面為輪廓進行“拉伸”命令，距離-63mm，拔模26°，外部偏移-5mm構建左翼基體，如圖4。


 圖4 拉伸

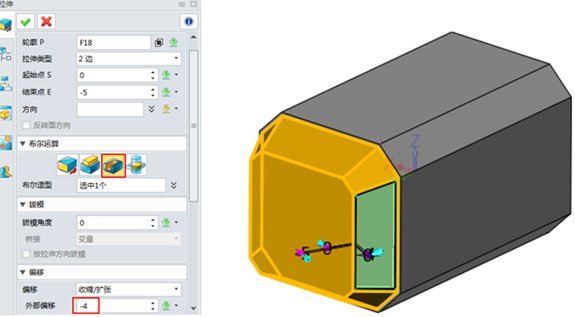

第三步：選擇斜面為輪廓進行拉伸命令，距離-5mm，外部偏移-4mm，進行布爾減運算構建凹槽，在其它3個面重復以上步驟生成同樣效果凹槽，如圖5所示。


圖5 拉伸切除體

第四步：在YZ平面新建草圖，繪制花紋草圖，如圖6所示。


 圖6 花紋草圖繪制

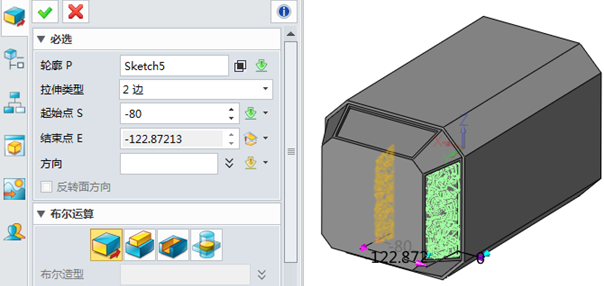

第五步：完成草圖進行拉伸命令，啟始點-80mm，結束點選擇斜面，如圖7所示。


 圖7 構建斜面花紋

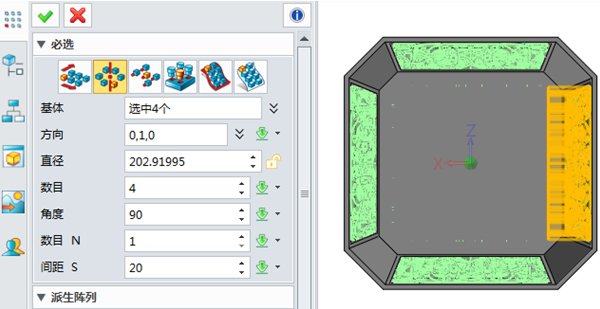

第六步：運用“陣列幾何體”命令，圓形方式陣列生成其它三個面花紋，如圖8所示。


 圖8 陣列花紋

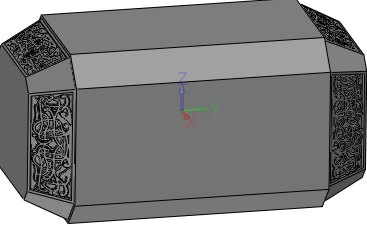

第七步：運用“鏡像”命令，選擇XZ平面鏡像生成完整基體，如圖9所示。


圖9 鏡像實體

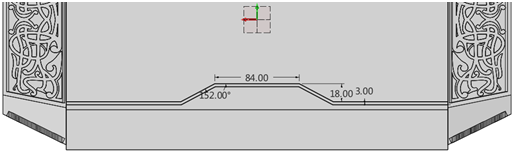

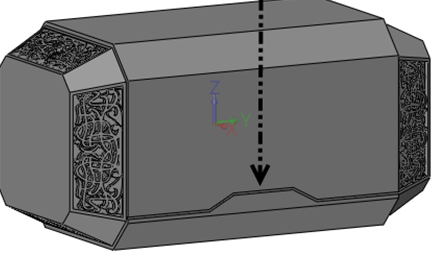

第八步：在YZ平面新建草圖，繪制如下圖10所示尺寸，運用拉伸命令切除基體，構建2mm深槽，如圖11所示。


圖10草圖


圖11拉伸切除槽

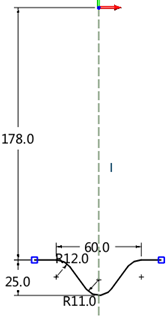

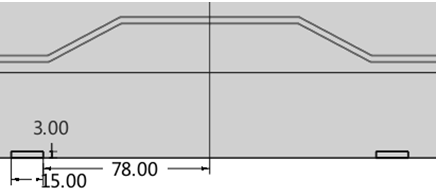

第九步：在YZ平面繪制草圖，尺寸如圖12所示。然后拉伸草圖，距離90mm，布爾減運算切除基體底面構建2條槽，如圖13所示。


圖12 繪制草圖


 圖13底部草圖與槽

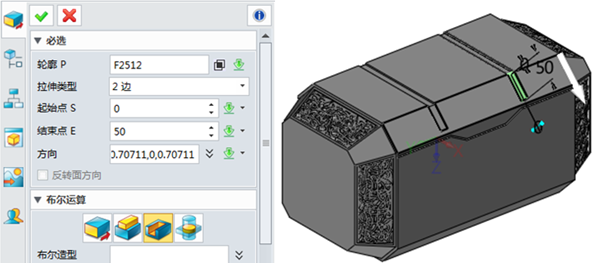

第十步：繼續選擇槽端面，運用“拉伸”命令，距離50mm，構建斜面上的槽，如圖14所示。


圖14斜面槽構建

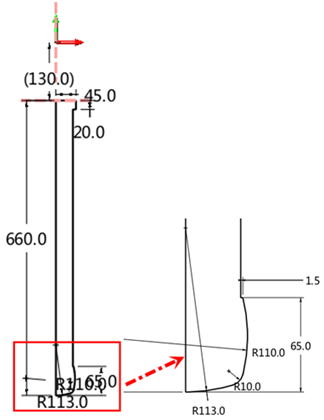

第十一步：構建圓柱體(R=65, H=10) 在基體頂面中心，在XZ平面新建草圖，繪制尺寸如圖15所示，運用“旋轉”命令構建如圖16手柄。


 圖15 手柄草圖尺寸


圖16 手柄

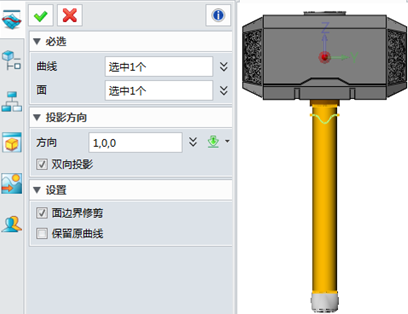

第十二步：在YZ平面繪制如圖17草圖, 運用“投影到面”命令，把曲線投影到手柄面上，如圖18所示。


 圖17 草圖


圖18 投影曲線

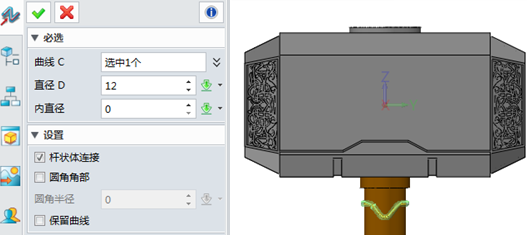

第十三步：運用“連接”命令，把手柄上曲線組合成一條, 然后運用“桿狀掃掠”命令生成直徑12圓桿，如圖19所示。


 圖19 圓桿

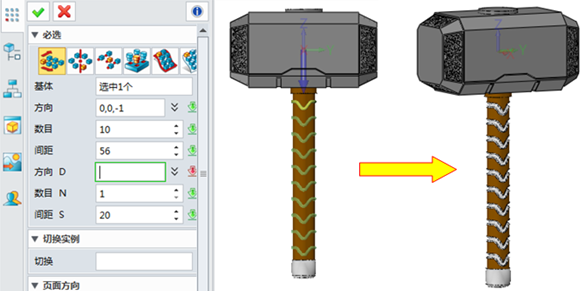

第十四步：沿Z軸方向陣列圓桿, 然后布爾減運算切除手柄構建凹槽，最后倒R=3.5mm角，見下圖。


 圖20 陣列和布爾減運算

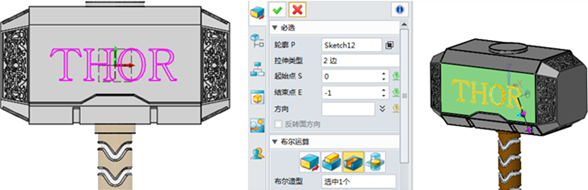

第十五步：運用 “預制文字”命令創建logo，然后拉伸字體切除基體創建logo效果，如圖21所示。


 圖21 logo

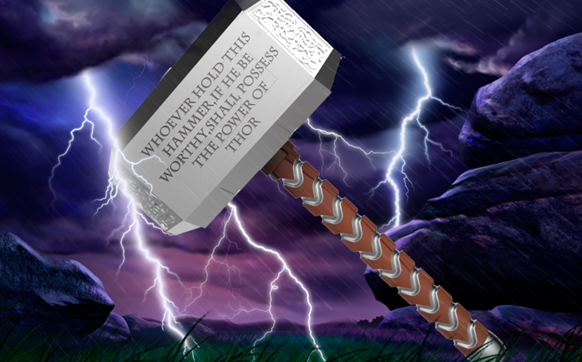

第十六步：打開內置 KeyShot 插件，然后對產品進行渲染，效果如圖22所示。


圖22 渲染效果圖

至此，我們就完成“雷神之錘”的建模設計了。在整個設計過程中，我們通過中望3D的草圖繪制、拉伸、旋轉、圓柱體、陣列幾何體、桿狀掃掠、組合等常用命令就輕松地完成了整個產品的建模操作。 本次實例中所運用的拉伸命令，是產品設計過程中最常運用到的功能之一，特別是在建模設計方面起到了非常關鍵的作用，因此，掌握并靈活運用拉伸功能，能夠幫助設計師提高設計效率，達到事半功 倍的效果。
