在上篇的教程文章中,我們已經掌握了使用三維CAD軟件中望3D設計燈座的建模操作,而本篇教程中,則將重點介紹吊燈支撐桿建模的操作以及對應的焊縫創建。

首先,我們來看看支撐桿建模的具體操作步驟。

第一步:支撐桿草圖繪制

以“XZ”工作平面為基準,創建草圖。使用“草圖模塊”下的“參考”命令,拾取下圖1中黃色曲面提取參考線。


圖1 提取參考線

提取后,刪除一側的參考線,保留一邊即可,如圖2所示。


圖2 保留參考線的一邊

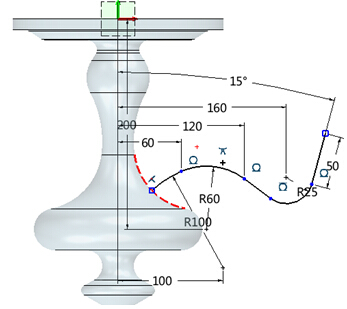

然后繪制圖3中的草圖。


圖3 草圖

在銜接燈座位置延長“0.5mm”直線段,如圖4所示。


圖4 延長直線段

使用“造型模塊”下的“桿狀掃掠”命令,要注意設置的選項,參考圖5,外部直徑為“6mm”,內部直徑為“0”。


圖5 桿狀掃掠設置

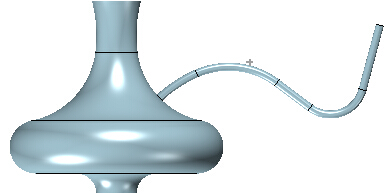

完成了上述操作,則會得到圖6中的效果。


圖6 效果圖

第二步:支撐桿草圖實體化

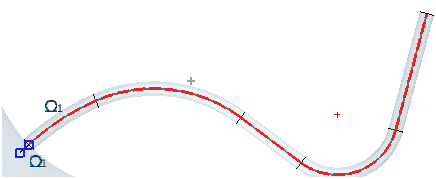

以“XZ”工作平面為基準,創建草圖。使用“草圖模塊”下的“參考”命令,把圖3中的曲線進行提取,如圖7所示。


圖7 曲線提取

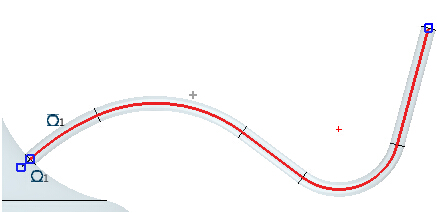

拾取所有顯示為紅色虛線的參考線,通過右鍵菜單下的命令轉換為圖8中的實體型曲線。


圖8 轉換為實體型曲線

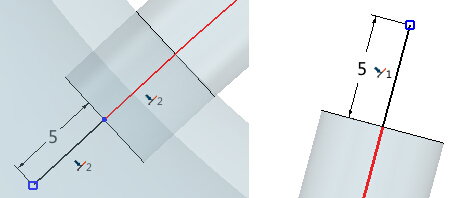

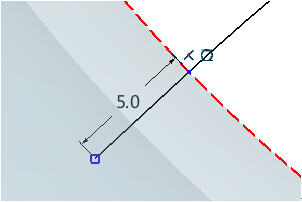

在兩端部繪制一段直線作為延長線,長度是“5mm”,如圖9所示。


圖9 繪制延長線

第三步:創建工作平面

使用“造型模塊”下的“基準面”命令,在圖10位置創建一個輔助工作平面。


圖10 創建工作平面

第四步:隱藏草圖

在模型樹里對支撐桿草圖進行隱藏操作(圖11)。


圖11 隱藏操作

第五步:繪制內徑草圖

在上一步命令的基礎上繪制直徑為“4mm”的圓,如圖12所示。


圖12 繪制圓

第六步:掃掠

使用“造型模塊”下的“掃掠”命令,選擇草圖圓作為輪廓,上一步投影延長端部的草圖作為路徑,如圖13所示。


圖13 掃掠效果

布爾運算為“減運算”,拾取燈座和實體支撐桿為布爾減運算的對象(圖14)。


圖14 布爾減運算操作

完成后,隱藏使用過的兩個草圖和一個工作平面。

第七步:剖面檢查

使用“檢查模塊”下的“剖面視圖”命令,當前視圖尺寸為“0”的時候查看支撐桿孔是否穿透燈座(圖15)。


圖15 前視圖

第八步:陣列掃掠特征

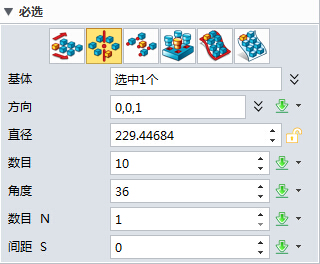

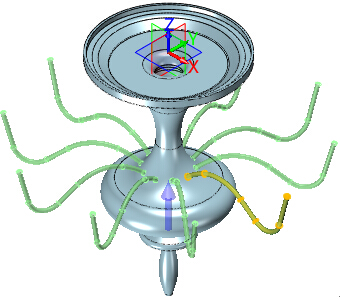

使用“造型模塊”下的“陣列”命令,對桿狀掃掠進行“圓形陣列”(圖16),數量為10個,如有問題可以先將燈座特征進行隱藏。


圖16 陣列設置

方向?yàn)椤癦”軸,如圖17所示。


圖17 以Z軸為方向

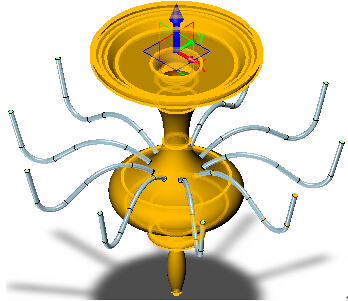

再繼續使用“陣列”命令,對掃掠進行“圓形陣列”操作,數量為10個,在布爾運算里選擇燈座,如圖18所示。


圖18 圓形陣列操作效果

第九步:剖面檢查

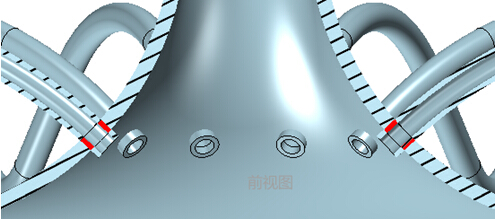

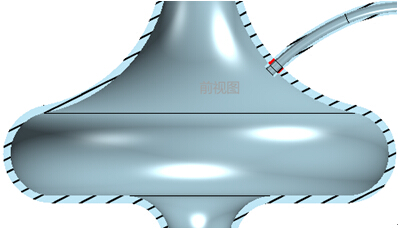

使用“檢查模塊”下的“剖面視圖”命令,當“前視圖”尺寸為“0”的時候查看支撐桿孔是否穿透燈座,當中有穿透,但是壁厚位置有干涉(圖19)。


圖19 前視圖

第十步:布爾運算

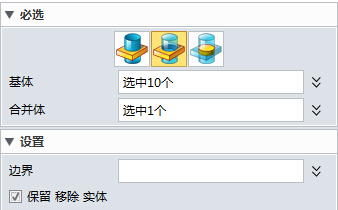

點擊實體“造型模塊”下的“組合”命令進行布爾運算(圖20),燈座為基體,支撐桿為合并體。


圖20 布爾運算

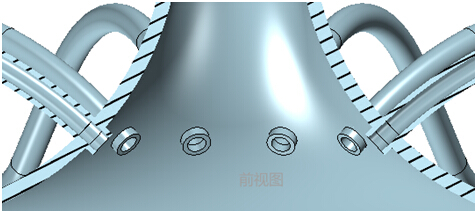

第十一步:剖面檢查 使用“檢查模塊”下的“剖面視圖”命令,當“前視圖”尺寸為“0”的時候查看支撐桿孔是否穿透燈座,當中和壁厚位置都已經穿透,如圖21所示。


圖21 前視圖

經過上述步驟的操作,我們即可完成吊燈支撐桿的設計操作。下面,我們再來進行焊縫創建:

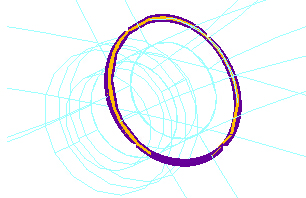

使用“焊件模塊”下的“焊縫”命令,拾取支撐桿和燈座結合的外表面邊緣,如圖22所示。


圖22 拾取操作

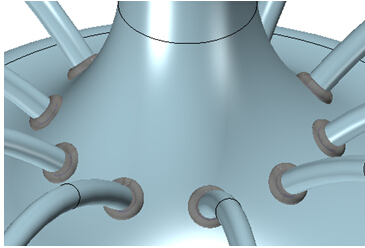

設置焊接半徑為“1mm”,然后以同樣的方式創建10個焊縫,效果如圖23所示。


圖23 焊縫創建效果

到此,我們就完成了花瓣吊燈燈座、支撐桿、焊縫的設計了,剩余的部分,我們將在下篇三維CAD實例教程文章中向大家介紹。
