隨著工業化、智能化的發展，越來越多的產品被加載了更多的功能。制造企業在制造生產時都希望產品達到小體積，多功能的效果，展示出更高價值。為了更好地支撐這些產品的更多功能，作為產品重要組成部分的鈑金件，其造型也變得越來越復雜，這就需要三維CAD設計軟件的常規鈑金功能可以很好的響應這種復雜造型的設計需求。
新推出的中望3D 2016版本，在鈑金模塊中新增加了拉伸凸緣和掃掠凸緣功能，可以高效便捷地對造型復雜的鈑金進行處理，滿足更高的設計需要。
如圖1所示，這種造型比較復雜的鈑金如果是按照以往的做法，相信不少設計師都會感到頭痛，而在中望3D 2016中，卻能快速、精準地對其進行處理，我們一起來看看具體的操作吧。
圖1 造型復雜的鈑金件
第一步：生成鈑金基體。

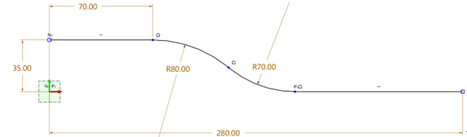

首先，創建如圖2所示的草圖，然后使用“鈑金模塊”的“拉伸凸緣”功能創建多級鈑金造型，圖3為創建效果。
圖2 草圖
圖3 多級鈑金造型
第二步：倒圓角。
分別進行R35和R60倒圓角操作，圖4為完成后的效果。
圖4 倒圓角效果
第三步：生成復雜造型。

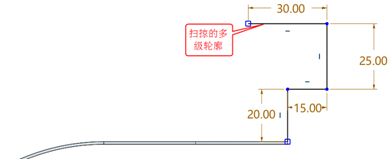

先按圖5的效果，創建多級草圖作為掃掠輪廓。
圖5 多級草圖

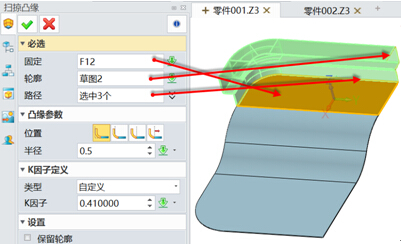

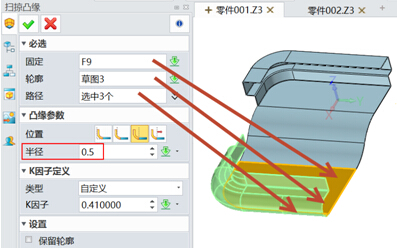

再按照圖6中所指定的對應對象和參數，創建多級掃掠效果。
圖6 創建多級掃掠效果
除此之外，也可以創建圓弧面鈑金效果，先插入圖7中的草圖，再根據圖8來定義相關參數。
圖7 草圖
圖8 定義參數
通過中望3D鈑金模塊中的拉伸凸緣和掃掠凸緣這兩個功能，簡單幾個步驟即可創建出設計師所需要的復雜鈑金，可為制造企業產品提升研發設計的效率帶來很好的促進。
馬上下載三維CAD設計軟件——中望3D 2016版，享受高效靈活的設計體驗：http://www.zw3d.com.cn/product-58-1.html
