記得小學上二年級數學課的時候,老師教導我們學會使用算盤,一顆一顆的小珠子在盤架上被撥得打轉兒,覺得可好玩了,但是到了現在,算盤在課堂上逐漸被計算器給取代了,它似乎更多的存在我們的回憶里。不過隨著3D打印課程越來越多的走進到各個校園,算盤不再是記憶,現在我們可用3DOne進行三維建模并3D打印出來,自己動手便能將它從回憶中撈出來,可愛而又創意十足的小算盤輕輕松松就能呈現在我們眼前,還不快點動起你的雙手跟著我們的步驟制作一個?
1.選擇點擊“基本實體” 中的“六面體” ,中心點輸入0.0.0.勾選確認,如圖所示:

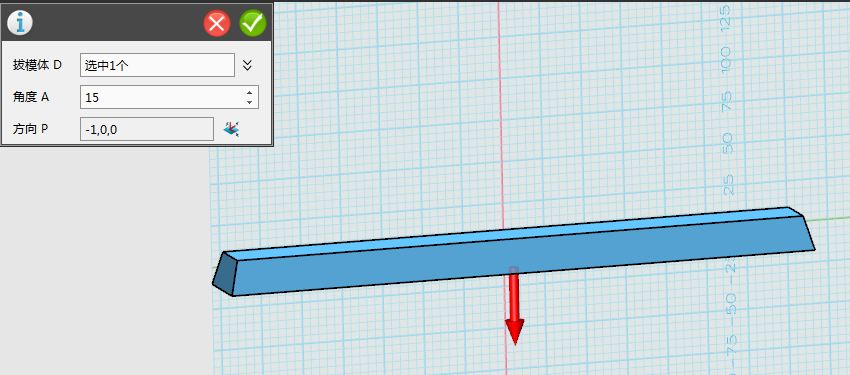

2. 選擇點擊“特征造型” 中“拔?!?img src="http://www.jfog.com.cn/uploadfile/content/2016/03/56eb98f0b2bb6.png" title="blob.png" alt="blob.png"/> ,拔模體 選擇下表面,方向選擇Z軸,角度輸入15,勾選確認,如圖所示:

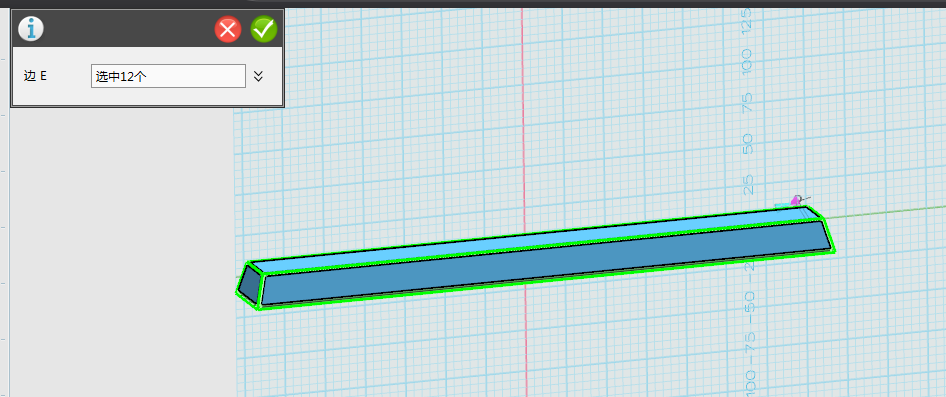

3. 選擇點擊“特征造型” 中的“圓角” ,對步驟2的拔模體,圓角,半徑“2”,勾選確認。

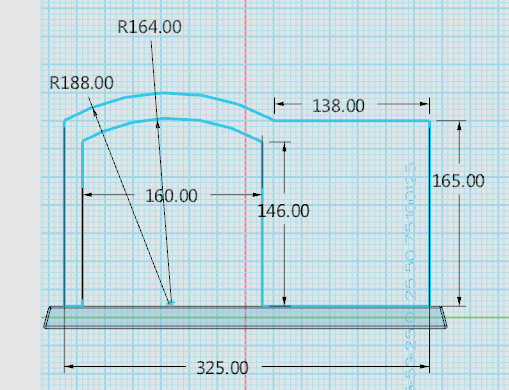

4. 選擇點擊“草圖繪制” ,進入草圖,繪制如下草圖,完成后,點擊上面的“ ”退出草圖。

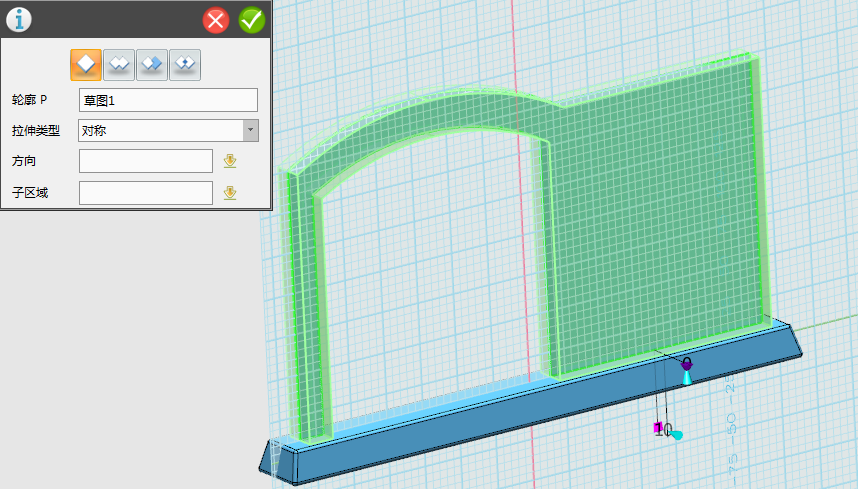

5. 選擇點擊“特征造型” 中“拉伸” ,將步驟4中的草圖進行拉伸,拉伸類型選擇“對稱”,厚度輸入“10”,勾選確認,如圖所示:
6. 選擇點擊“特征造型” 中的“圓角” ,對步驟5的拉伸體,圓角,半徑“2”,勾選確認。

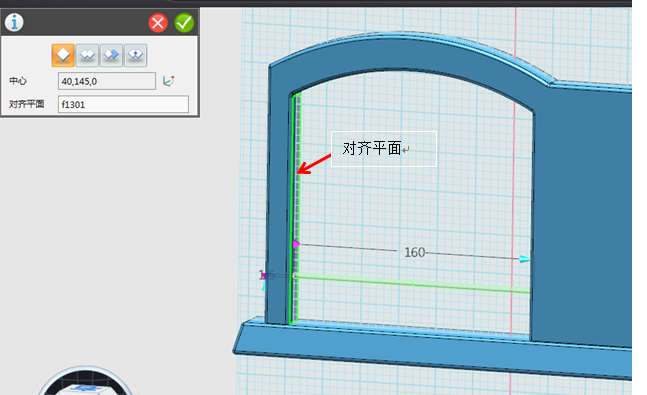

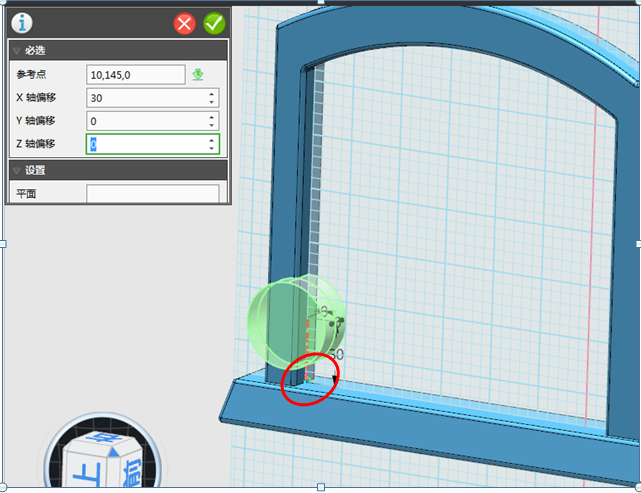

7. 選擇點擊“基本實體” 中的“圓柱” ,中心位置的選擇,單擊鼠標右鍵,在彈出的菜單中選擇“偏移”,再左下角的邊線的中點,如圖所示圈內的線,輸入X軸偏移值30,勾選確認然后選擇“對齊平面”,選擇內側面平面,如圖“箭頭”所示,并輸入圓柱的半徑“1.5”和高度“160”,勾選確認。

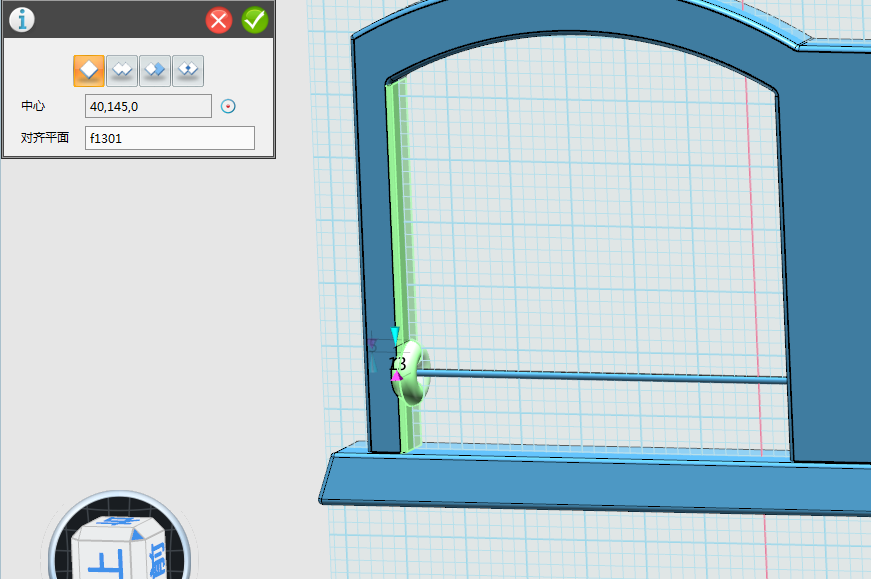

8. 選擇點擊“基本實體” 中的“圓環體” ,中心位置的選擇,單擊鼠標右鍵,在彈出的菜單中選擇“曲率中心”,選擇步驟7的圓柱體邊線,勾選確認然后選擇“對齊平面”,選擇內側面平面(同步驟7),如圖“箭頭”所示,并輸入圓環體的半徑“5”和“13”,勾選確認。

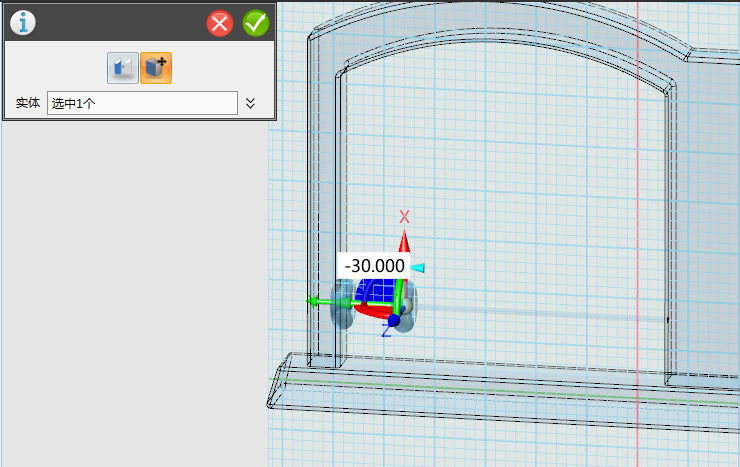

9. 選擇點擊“基本編輯” 中的“移動” ,拖動箭頭將圓環體,向右拖動“-30“,確認。
10. 選擇點擊“基本編輯” 中的“陣列” ,將步驟9中的圓環體陣列,方向向右,數量“5”,距離“100”,方向如箭頭所示,勾選確認。

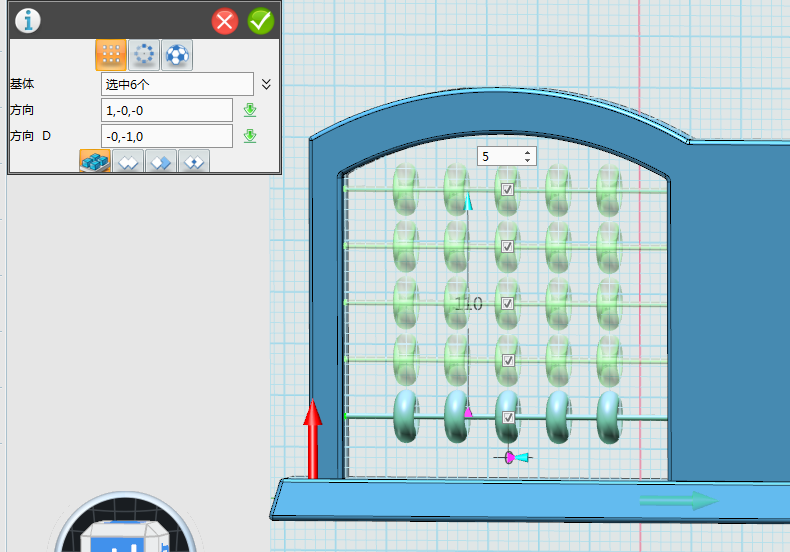

11. 選擇點擊“基本編輯” 中的“陣列” ,將步驟10中的圓環體和圓柱進行陣列,方向向上,數量“5”,距離“110”,方向如箭頭所示,勾選確認。

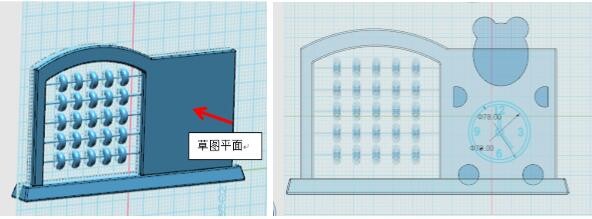

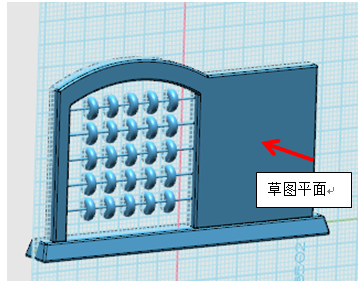

12. 選擇點擊“草圖繪制” ,草圖平面選擇圖示上表面,進入草圖,繪制如下草圖,完成后,點擊上面的“”退出草圖。

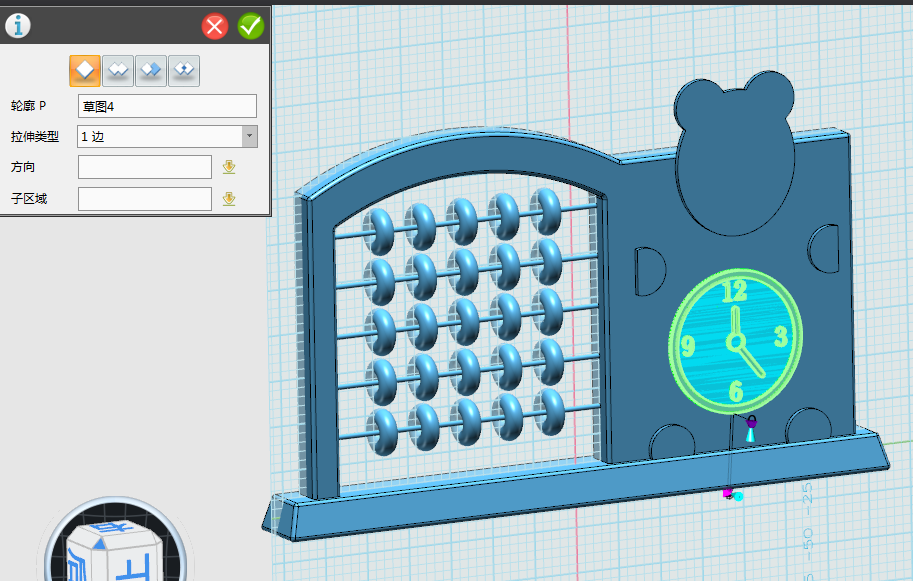

13.選擇點擊“特征造型” 中“拉伸” ,將步驟12中的草圖進行拉伸,拉伸類型選擇“1邊”,厚度輸入“3”,勾選確認,如圖所示:

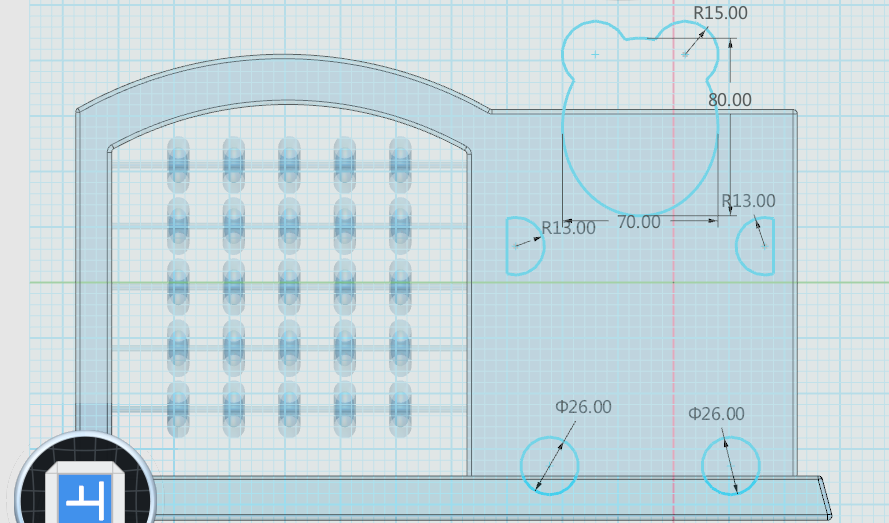

14. 選擇點擊“草圖繪制” ,草圖平面選擇圖示上表面,進入草圖,繪制如下草圖,完成后,點擊上面的“ ”退出草圖。

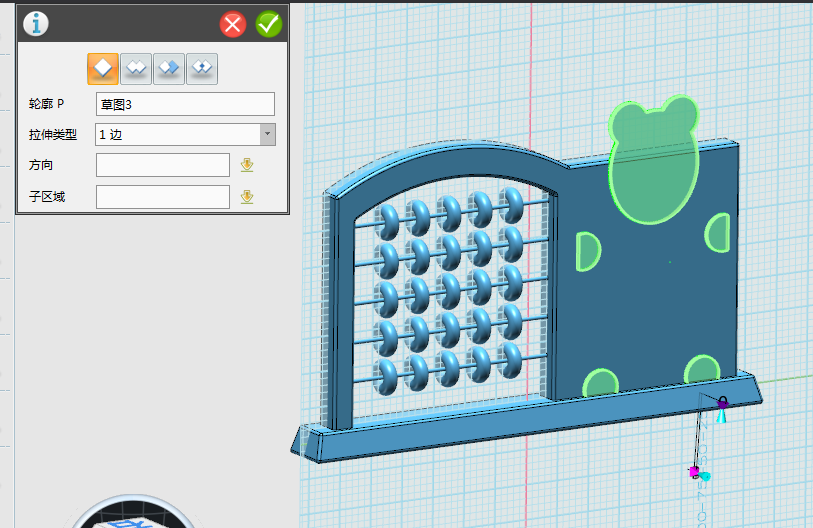

15. 選擇點擊“特征造型” 中“拉伸” ,將步驟14中的草圖進行拉伸,拉伸類型選擇“1邊”,厚度輸入“3”,勾選確認,如圖所示:

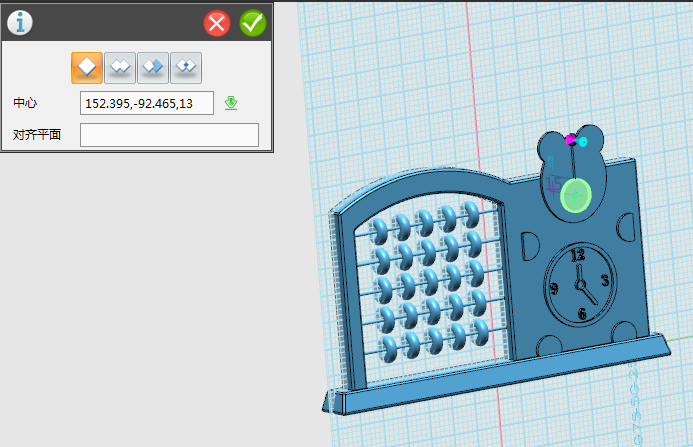

16. 選擇點擊“基本實體” 中的“圓柱” ,位置大概在熊的臉上,高度3,半徑15,勾選確認。

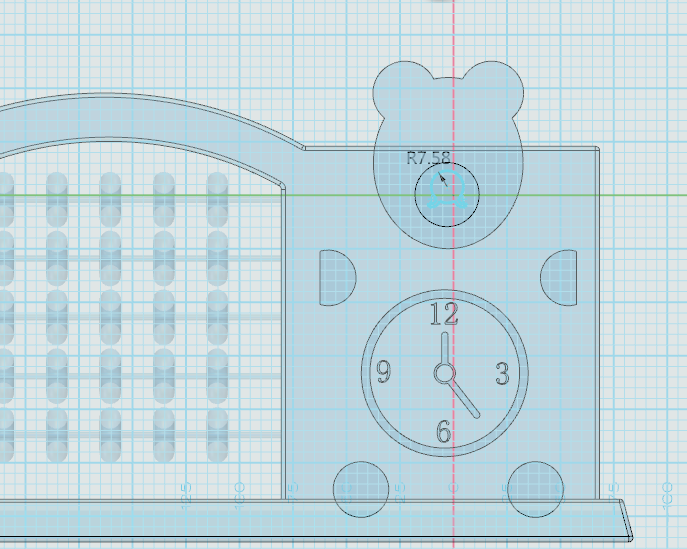

17. 選擇點擊“草圖繪制” ,草圖平面選擇步驟16圓柱上表面,進入草圖,繪制如下草圖,完成后,點擊上面的“ ”退出草圖。

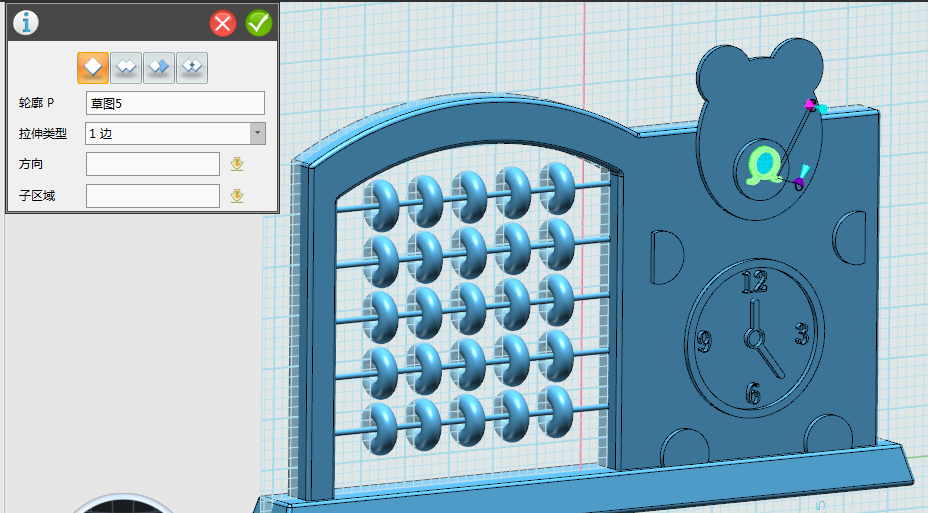

18.選擇點擊“特征造型” 中“拉伸” ,將步驟17中的草圖進行拉伸,拉伸類型選擇“1邊”,厚度輸入“3”,勾選確認,如圖所示:
19. 選擇點擊“基本實體” 中的“球體” ,做熊的兩個眼睛,位置大概在熊的臉上,半徑6,勾選確認。
20. 選擇點擊“草圖繪制” ,草圖平面選擇默認平面,進入草圖,繪制如下草圖,完成后,點擊上面的“ ”退出草圖。

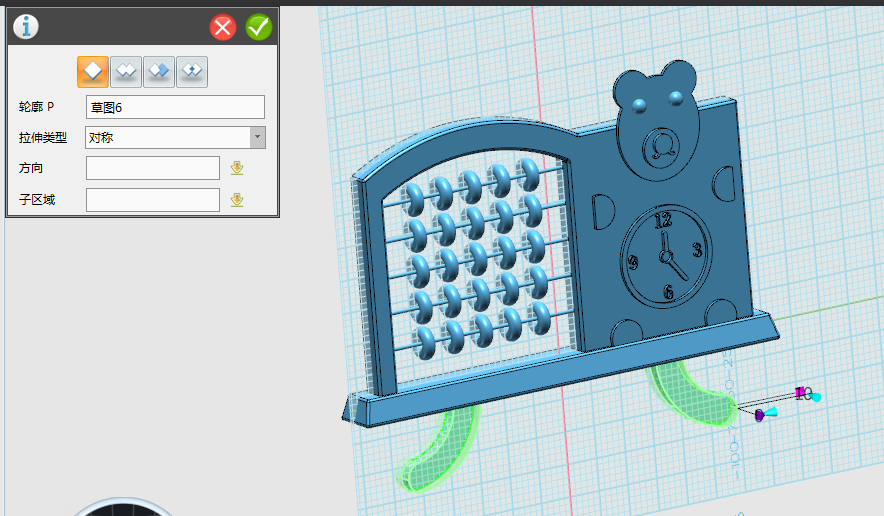

21. 選擇點擊“特征造型” 中“拉伸” ,將步驟17中的草圖進行拉伸,拉伸類型選擇“對稱”,厚度輸入“10”,勾選確認,如圖所示:

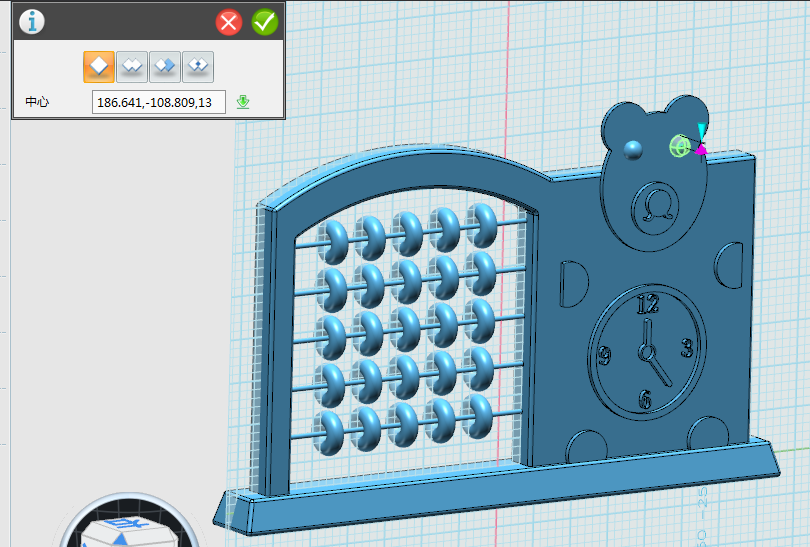

22.最后對所有的邊圓角和顏色渲染,可以自定,欣賞自己的作品吧。
【創意算盤模型下載】http://www.i3done.com/model/56317.html#ad-image-0
3DOne免費下載及更多課程詳情:www.i3done.com
