記得中學上歷史課的時候，老師總會帶領我們?nèi)プ穼の拿鞴艊?guó)的足跡，相信大家對瑪雅文明并不陌生，尤其是經常在教科書上看到瑪雅金字塔的各種圖片，感到宏偉又遙遠。隨著3D打印課程越來越多的融入到了我們的校園生活中，現在我們可用3DOne進行三維建模并3D打印出來，穿越到古文明年代，將古建筑還原到我們的面前，讓課堂教學變得更加豐富多彩。它究竟是怎么設計出來的呢?今天小編將手把手教會大家如何創造出屬于自己的金字塔，大家趕快行動起來吧！

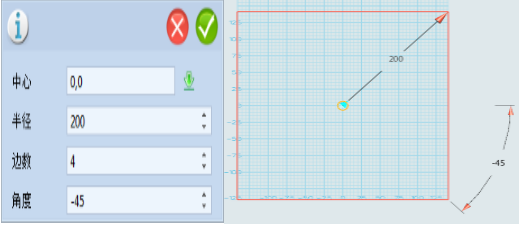

1.選擇繪制平面，點擊草圖繪制，選擇正多邊形，輸入中心（0，0），半徑200，邊數4，角度-45，可得：

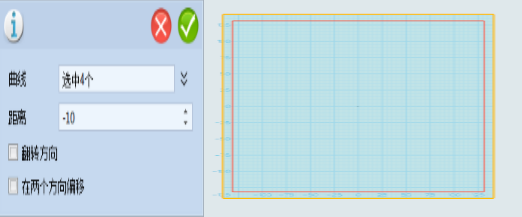

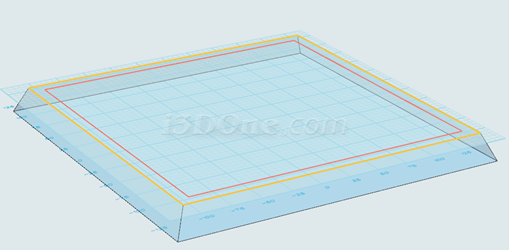

2.選擇繪制平面，點擊草圖繪制，任意選擇命令進入草圖界面，再選擇草圖編輯，點擊偏移曲線，選擇矩形四條邊，輸入距離-10，可得：

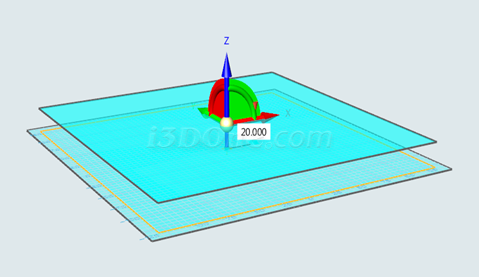

3.選擇基本編緝，點擊移動，選擇動態移動，按住鍵盤Alt鍵選擇小的矩形向Z軸方向移動距離20，可得：

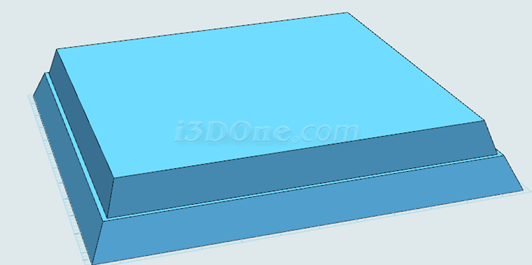

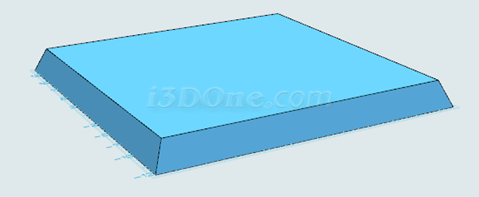

4．選擇特征造型，點擊放樣，任意選擇兩個矩形，可得：

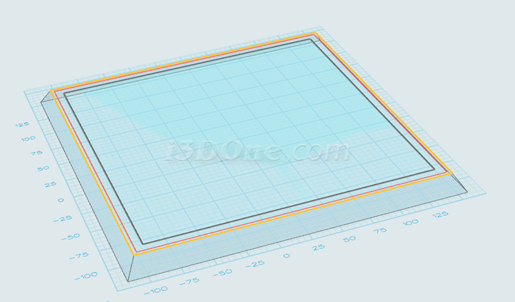

5．選擇最上面平面繪制，點擊草圖繪制，任意選擇命令進入草圖界面，再選擇草圖編輯，點擊偏移曲線，選擇最上面矩形四條邊，輸入距離-10，可得：
同理再選擇進入草圖界面，點擊偏移曲線，選擇最上面實體矩形四條邊，輸入距離-3，可得：
6．選擇基本編緝，點擊移動，選擇動態移動，選擇小的矩形向Z軸方向移動距離20，可得：
7．選擇特征造型，點擊放樣，任意選擇兩個矩形，可得：

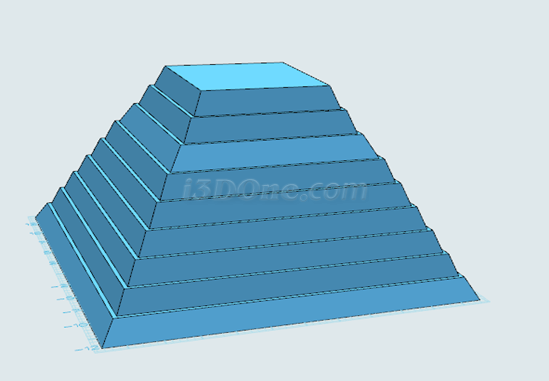

8．選擇上一步的最上面矩形，重復步驟5—7，偏移曲線距離-10和-3，動態移動距離20，重復7次可得：

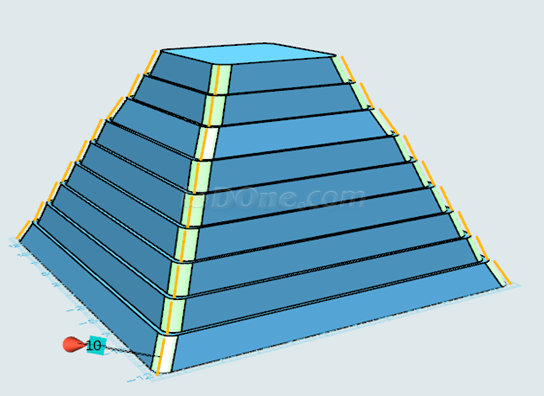

9．選擇特征造型，點擊圓角，選擇所有側邊，輸入半徑10，可得：

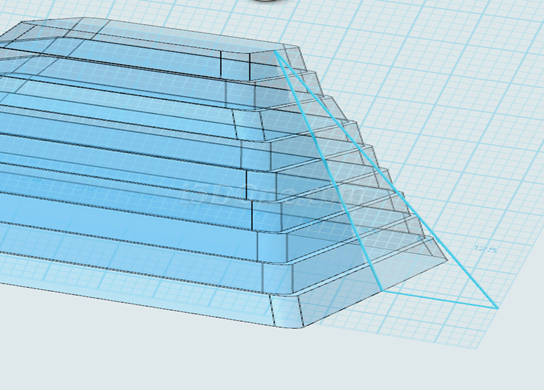

10．選擇中間繪制平面，繪制如圖形狀，底邊長50，另外兩邊通過端點繪制相交于頂面中點，可得：

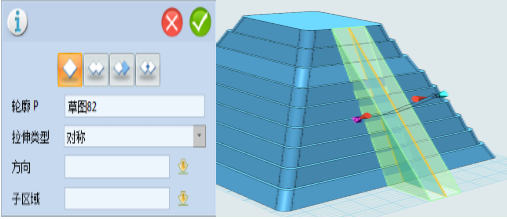

11．選擇特殊造型，點擊拉伸，選擇繪制的三角形，拉伸類型選擇對稱，輸入拉伸距離20，可得：

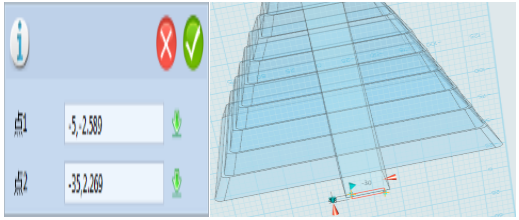

12．選擇繪制平面，點擊草圖繪制，選擇矩形，繪制長-30，寬4.8，可得：

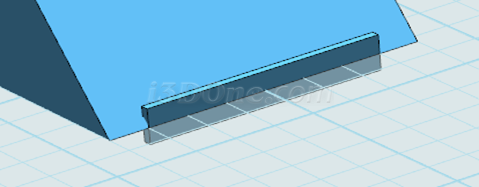

13．選擇特殊造型，點擊拉伸，選擇繪制的矩形，輸入拉伸距離-1，可得：

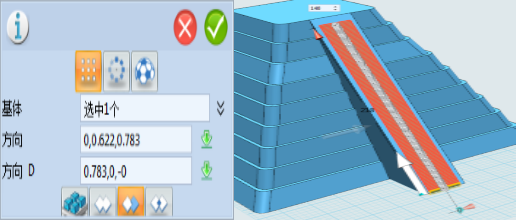

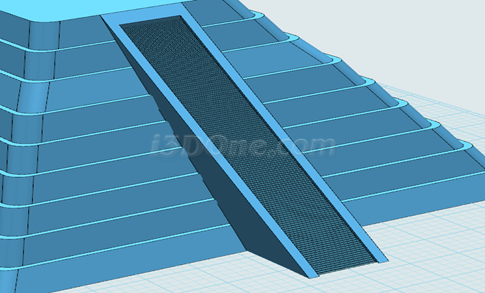

14．選擇基本編輯，點擊陣列，選擇拉伸后的矩形，輸入如圖，距離218，數量140，點擊移除所選材料，可得：

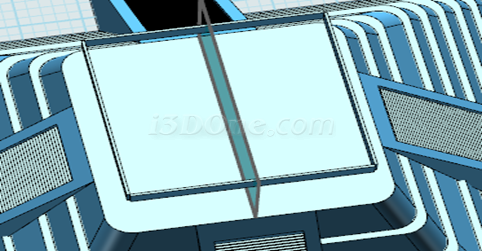

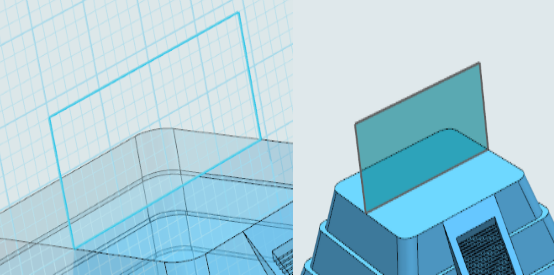

15．選擇如圖中心平面，點擊草圖繪制，選擇矩形，任意繪制一個矩形保證兩點在上表面邊，可得：
16．選擇基本編輯，點擊鏡像，實體選擇陣列所得造型，平面選擇草繪的矩形，可得：

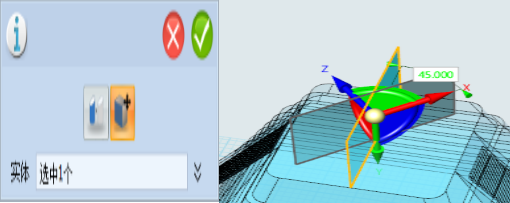

17．選擇基本編輯，點擊移動，選擇動態移動，選擇草繪平面，向xz平面旋轉45度，可得：

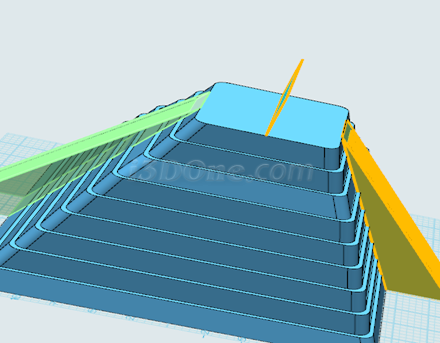

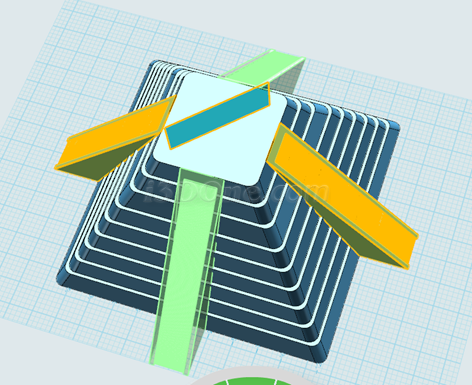

同理選擇鏡像，實體選擇陣列鏡像的兩個造型，平面選擇旋轉移動后的平面，可得：

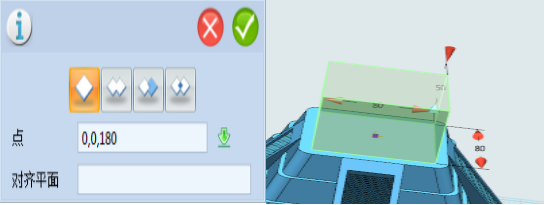

18．選擇基本實體，點擊六面體，輸入長寬高分別為80，80，50，可得：

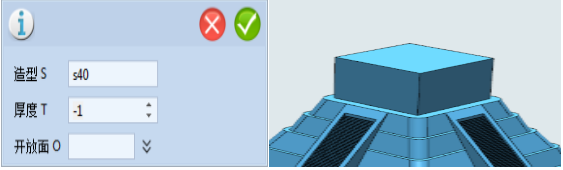

19．選擇特殊功能，點擊抽殼，選中先前繪制的六面體，輸入厚度-1，可得：
20．選擇繪制平面，點擊草圖繪制，選擇矩形，輸入如圖，可得：

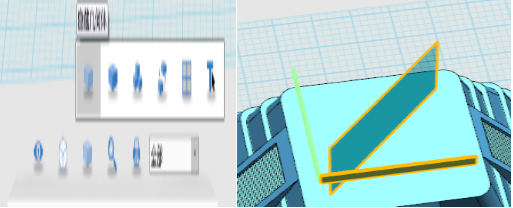

21．選擇特征造型，點擊鏡像，選擇先前繪制的矩形，平面選擇現有的平面（隱藏上面六面體），可得：
同理動態移動平面旋轉45，90度再鏡像可得：

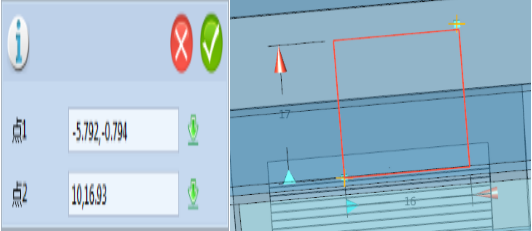

22．選擇繪制平面，點擊草圖繪制，選擇矩形，輸入如圖，可得：

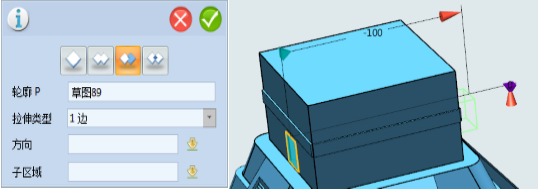

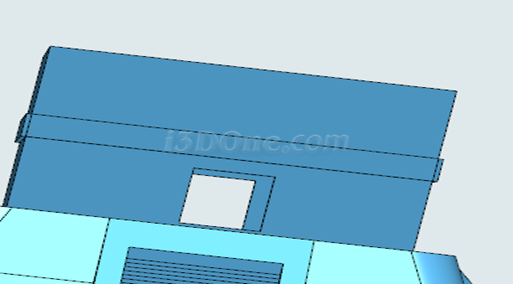

23．選擇特征造型，點擊拉伸，選擇繪制的矩形，輸入拉伸距離-100，選擇減運算，可得：

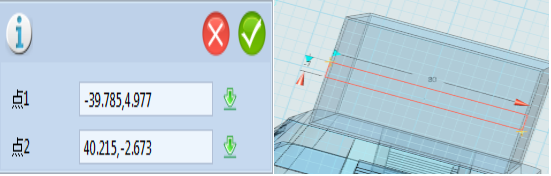

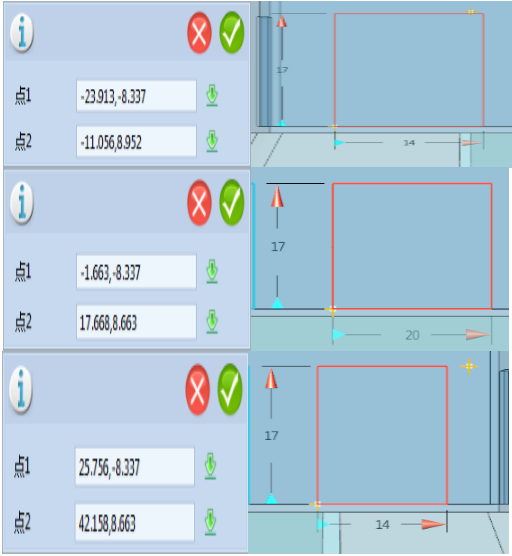

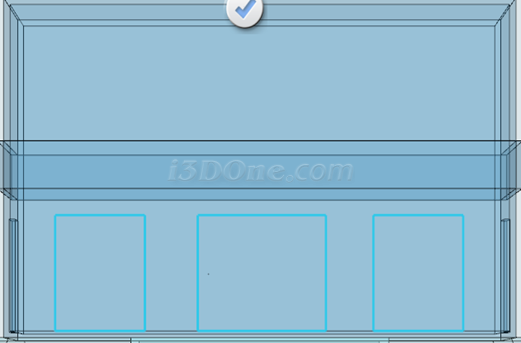

24．選擇繪制平面，點擊草圖繪制，選擇矩形，輸入如圖，可得：

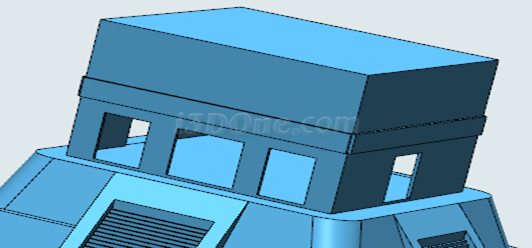

25．選擇特征造型，點擊拉伸，選擇繪制的三個矩形，輸入拉伸距離-100，選擇減運算，可得：

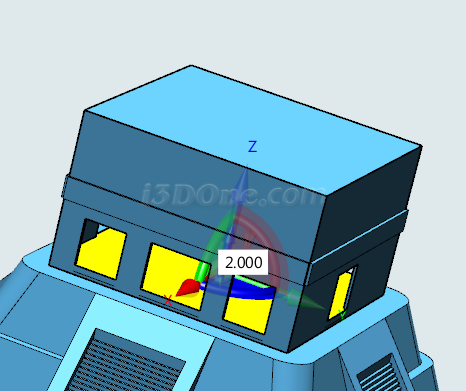

26．選擇基本編輯，點擊DE移動，選擇底面向Z軸移動，輸入距離2，可得：
27．點擊材質渲染命令

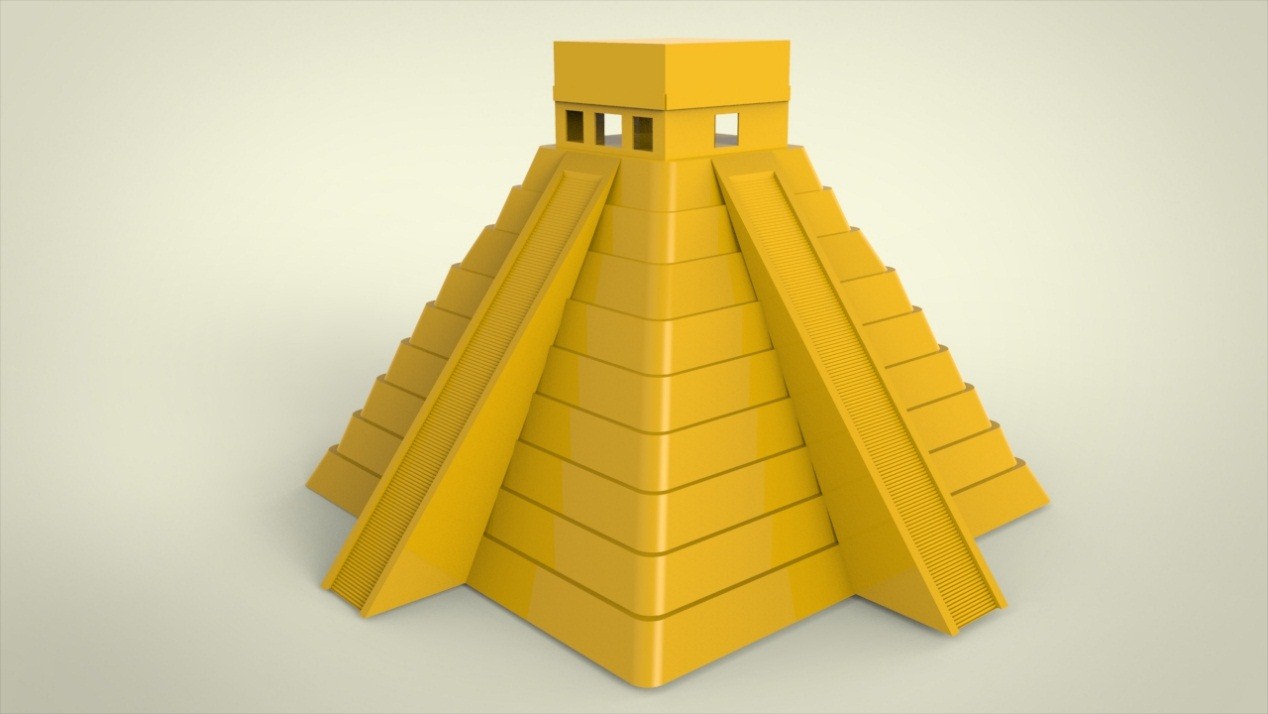

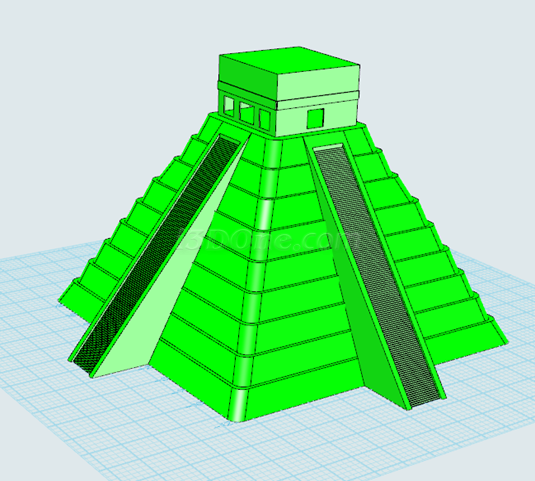

，添加自己喜歡的顏色，好好欣賞自己的作品吧。最終效果如圖所示：
【金字塔模型下載】http://www.i3done.com/model/57363.html#ad-image-0
3DOne免費下載及更多課程詳情：www.i3done.com
