在學習CAD軟件使用的過程中,了解圖層的使用方法是最基礎的一步。在使用CAD畫圖時,如果不設置圖層,那么所有的圖形都會被繪制在默認的圖層上面,這樣無論是修改圖形還是打印圖紙,都十分的不方便。因此,下面讓我們一起來學習一下如高效使用CAD圖層:

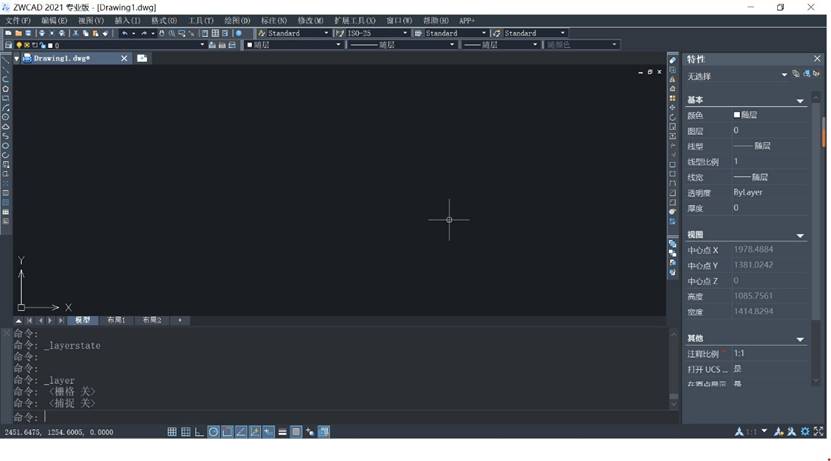

第一步:打開CAD軟件,新建一個頁面:

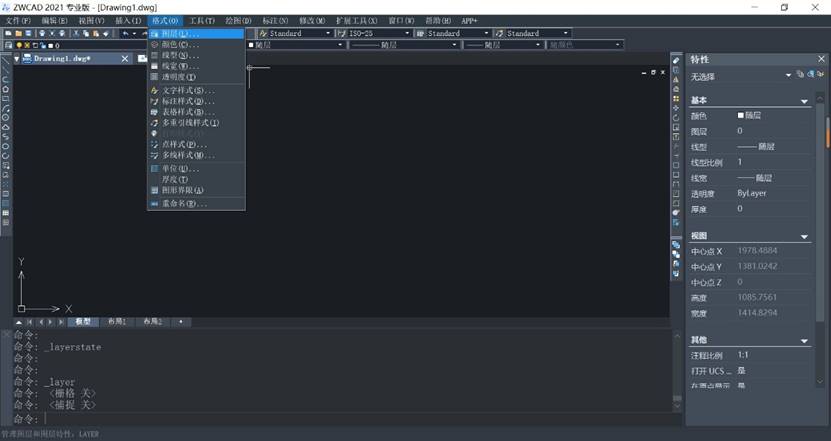

第二步:點擊工具欄上面的【格式】,點擊格式中的【圖層】,進入圖層特性管理器,如圖所示:

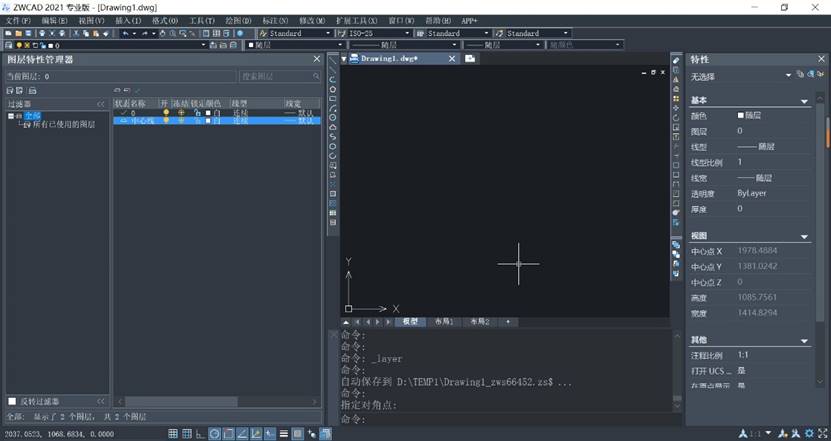

第三步:點擊操作框上的新建圖層,修改圖層名稱,如圖所示:

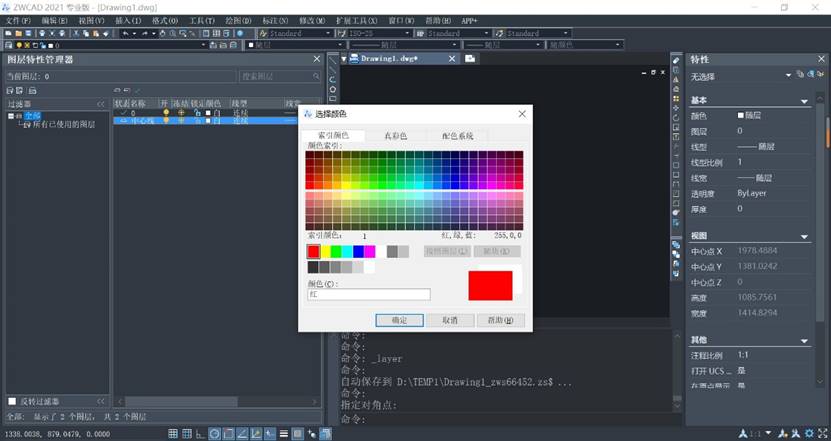

第四步:點擊顏色選項進入對話框選擇你想要更換的顏色,選擇好后點擊確定,如圖所示:

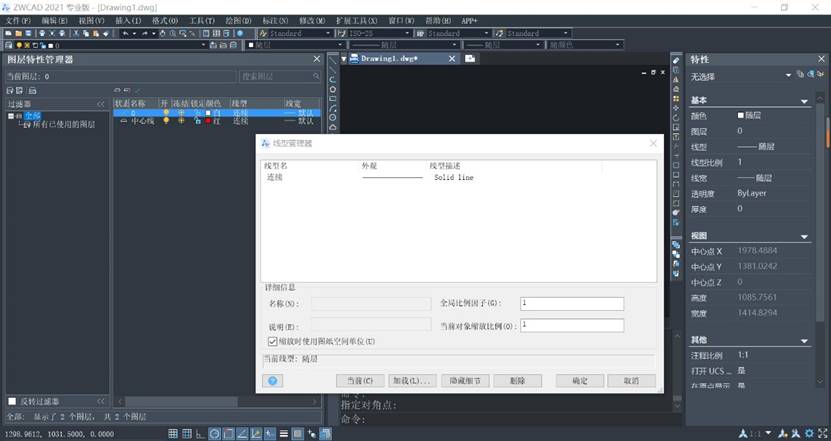

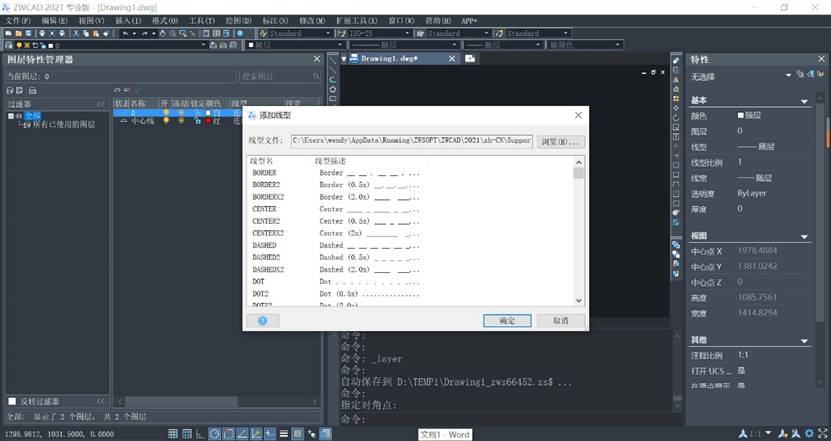

第五步:中心線的線型應是虛線,所以我們還要換一下圖層的線型,點擊中心線圖層的線型【連續】二字,彈出線型管理器對話框,點擊【加載】添加線型,操作如下:

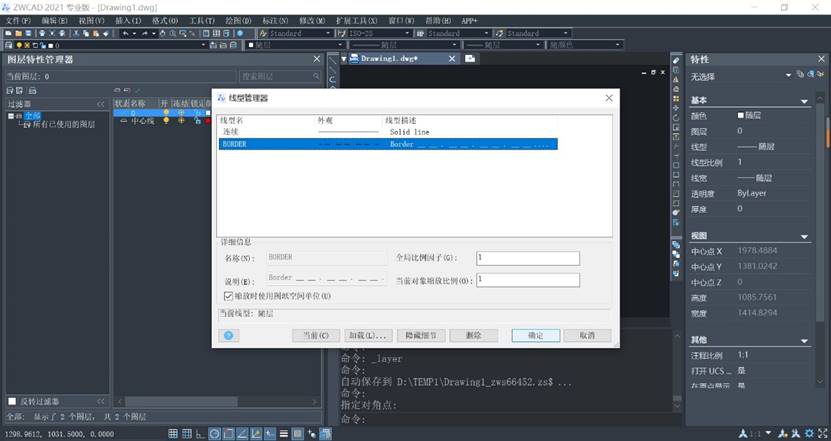

第六步:選擇我們想要的虛線線型,在這里我們選中BORDER線型,點擊確定,然后在線型管理器選擇所添加的線型,如下圖所示:
第七步:修改好后的線型名字會顯示BORDER,這時候線型轉換就已經完成了,點擊關閉就建立好了一個不同顏色、不同線型的新圖層了:

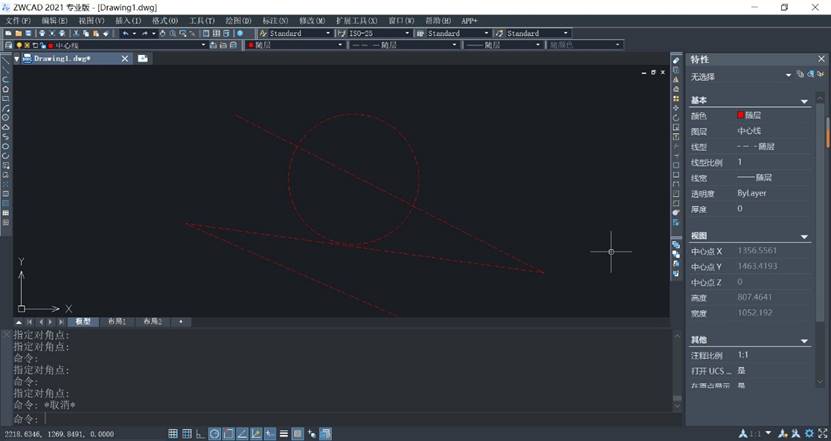

關閉圖層特性管理器后,將圖層切換到新建的中心線圖層,在該圖層畫圖,無論是畫線還是畫圓,展現出來的結果都是剛才所修改的顏色和線型,如下圖所示:
那么到此為止,中心線圖層就已經完成了,如果你還想要進行設置線寬、標注樣式等操作,可以嘗試一下自己新建一個圖層然后對該圖層的樣式進行修改,學會圖層管理的使用方法,對接下來畫圖效率的提高會有很大幫助哦!
