CAD三角形如何確定中心點？
我們在中望CAD軟件繪制完三角形時，該怎樣確定中心點呢？

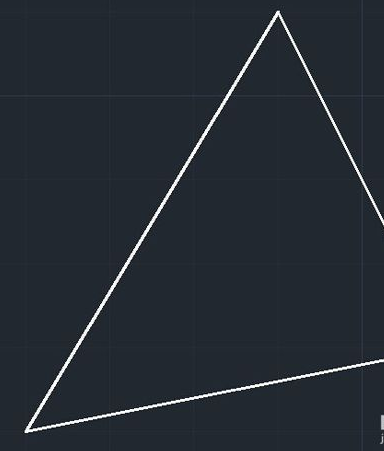

1. 首先，我們打開CAD軟件，繪制一個銳角三角形。
2. 我們在命令行中輸入或動態輸入“xline”命令（快捷鍵xl）,來執行構造線命令
3. 根據命令行提示選擇“二等分（B）”選項，根據命令行提示指定角頂點，再指定起點和端點，從而繪制角平分線1.

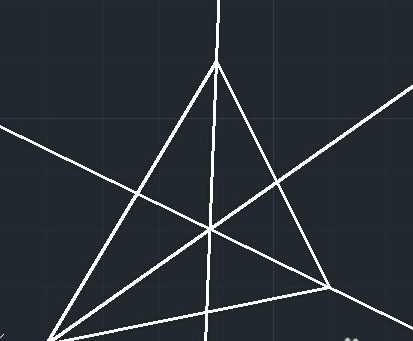

4. 按照與上一步相同的方法，分別繪制其他二個角的平分線2、3，則三條角平分線的交點即為三角線的中心點。
