CAD如何使用倒圓角命令繪制彎頭
1.首先,我們要打開CAD軟件。

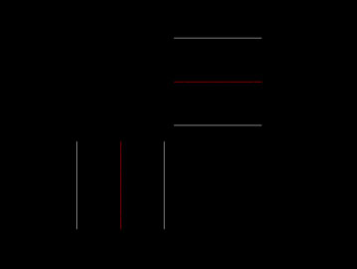

2.然后,繪制彎頭的管道大小一樣的雙線管道,這里需要相互垂直。

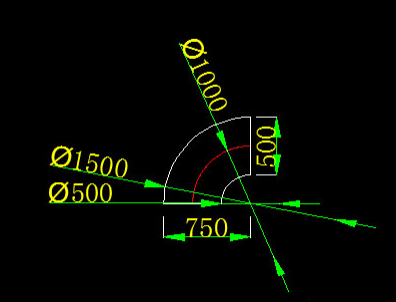

3.直接輸入倒角命令F,然后再輸入半徑R,一般彎頭中心線的彎曲半徑是管道直徑D,外邊圓弧是1.5D,內邊圓弧彎曲半徑為0.5D

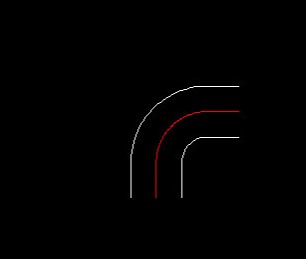

4.繪制完成后,刪除兩邊多余的直線線段,連接彎頭內外兩邊就完成了,結果如下圖:
