CAD中延伸命名的運用
CAD中延伸命令如何使用?有需要的朋友可以參考小編的方法

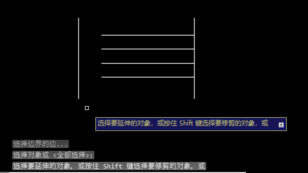

1、首先,打開中望CAD,并且打開需要延伸的文件,如下所示,中間的四條橫線是需要延伸的對象

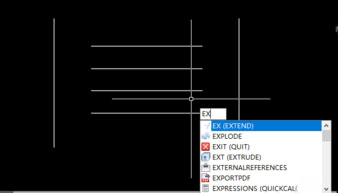

2、然后,在命令行中輸入“EX”延伸命令,按空格鍵確認

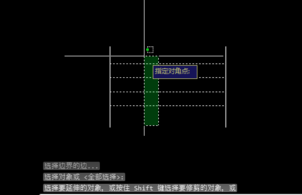

3、選擇右邊的豎線作為延伸的邊界線,然后按一下空格鍵

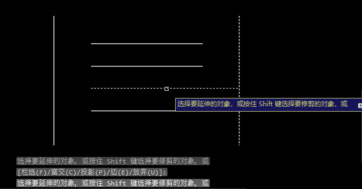

4、接著,選擇要延伸的直線,可以一條一條選擇,也可以框選多條
5、另一種方發,在輸入延伸快捷命令后,按兩下空格鍵,這樣直接選擇要延伸的對象就行,延伸的邊界系統自動識別
6、最后,直接框選四條直線,完成延伸,效果如下
