步驟1：按尺寸繪制軸線
使用繪制軸線畫初始軸線，再用軸線偏移把其他軸線按尺寸畫完

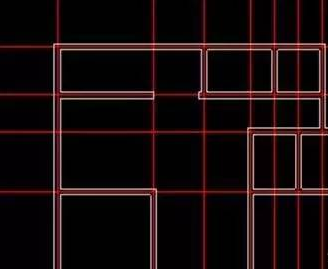

步驟2：沿軸線繪制墻體
此圖墻寬度均為240。使用繪制墻體 ，墻寬度選240，沿軸線將墻畫出。

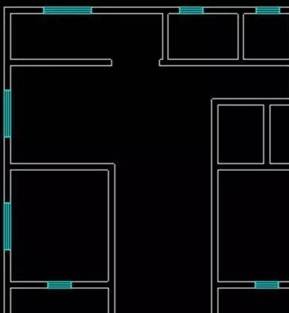

步驟3：在墻上自動插入窗
窗定位：算出窗中心點位置，用繪制軸線和 軸線偏移畫出輔助的軸線;再使用標準窗 ，選擇窗寬度，在正確位置插入窗。(C1窗寬1800，C2窗寬900)
關閉軸線的圖層檢查一下：
步驟4：在墻上自動插入繪制門
使用 單開門，選擇門的寬度，在墻體上添加門。(M0門寬900，M1門寬800，M2門寬700)
步驟5：添加構造柱、文字注釋、尺寸標注
使用 插入柱子，添加構造柱
添加文字注釋：
使用尺寸標注，添加尺寸標注
