如果大家希望將傾斜的圖形旋轉成水平的,同時又不想改變圖上的點的坐標,也就是說坐標系是不用改變的。有什么辦法能滿足這一個要求呢? 其實CAD提供了視圖旋轉的命令,估計用的人并不多,因此沒放到菜單和工具欄里。而國外卻有不少人用這個命令,目的就是旋轉視圖,通常用在布局空間視口中。 旋轉視圖的命令是DVIEW,在這里我們只看旋轉視圖的操作方法。
1、打開需要旋轉視圖的圖形。在旋轉視圖之前我們需要知道旋轉的角度,可以通過查看圖中的文字或直線的角度。

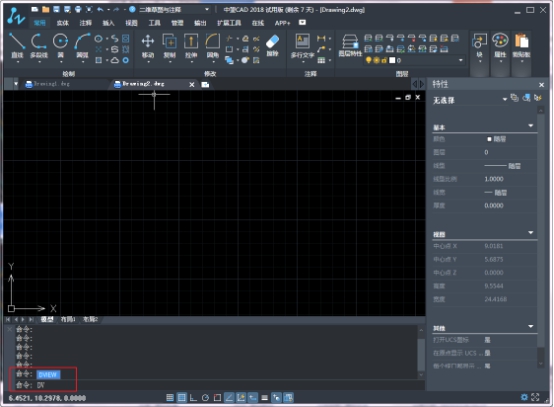

2、在命令行輸入DVI命令,回車,如圖所示。 可以選擇圖中的一個文字或直線。

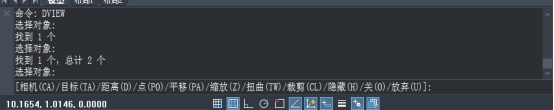

3、回車確認選擇了對象,這個時候圖中只顯示被選中的文字或直線,而命令行會顯示DVIEW的一系列選項。包括扭曲、放棄等等。

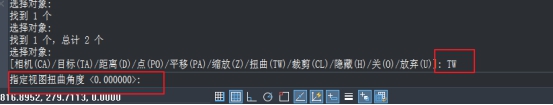

4、在命令行輸入TW,回車后拖動光標以確定旋轉角度,也可以輸入之前確認的角度。
另一張方法是用UCS和PLAN命令來旋轉視圖。其實用UCS也行,輸入UCS,回車,輸入Z,回車,輸入要旋轉的角度,將坐標系旋轉。然后輸入PLAN,讓視圖跟坐標系對齊。 然后輸入UCS,回車,輸入W,回車,再將坐標系恢復成默認的世界坐標系。
