我們在拿到一些別人給我們的設計圖紙的時候,有一些圖紙是會帶著坐標關系的,有些就沒有。如果這時候我們想要看這個圖紙放在測量放線,設定其定位的時候,怎么操作呢?
我們這次來講講AL的命令自動轉換法
1.我們先打開需要轉換的圖紙,我們隨意打開一張圖紙為例子,我們可以看到下圖的圖紙間的一點點的坐標是不同的,因?yàn)樗麄儾]有位置關系,導致下面的效果。

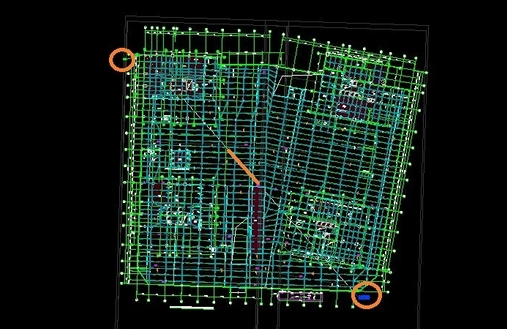

2.然后我們在圖紙上標出我們需要轉換的坐標,最好就是對角線,這樣比較方便,我們在這里選的是1-S交1軸(51014.990,61469.448),另外一個點是1-18交1-A軸(50893.566,61576.840),這兩個點。
3. 我們在圖紙上畫出這兩個點,并且畫出兩個點相交的直線,并且標注我們的坐標,左側那根直線就是我畫的對角線,可能我們的圖紙?zhí)?,看不出來,重要?是我們的操作步驟。
4.我們在命令行中輸入【AL】命令,然后選擇我們的對象,回車后,選擇第一個源點,何為源點,就是起點的意思,然后是第一個目標點,何為目標點,就是我們需要移動到的位置。 我們需要一一確定。

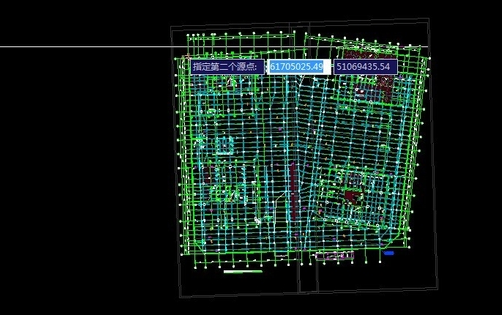

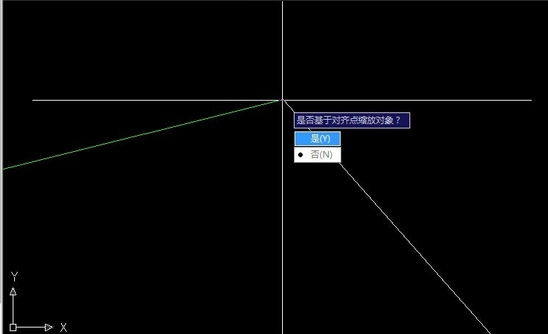

5.我們選擇第二個源點,然后是目標點,回車后,我們就會彈出對話框,點擊確定【是】,然后回車。

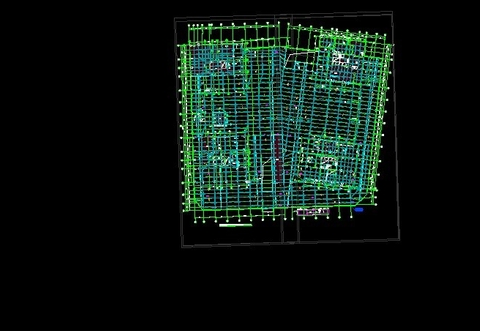

6.我們選擇【是】之后,確定即可,我們就可以發現之前的圖紙都偏移到我們制定的點上了。
7.最后我們就需要刪除我們繪制的輔助線,讓我們的圖紙更加簡潔,現在我們可以任意定坐標,找關系了,我們的轉換就完成了。
溫馨提示
切記,CAD的XY軸是正的,而我們建筑(比如定位放線)所用的為反的,意味著你輸入坐標的時候一定要先輸入Y值,再輸入X值。
CAD和建筑圖紙之間有一個1000倍關系的,輸入坐標的時候要擴大1000倍輸入。
推薦閱讀:CAD里點的四種輸入形式
