我們在CAD中繪制完成我們的圖形之后,通常都需要我們進行對啟動尺寸標注,但是我們遇到需要輸入分數的尺寸的時候,我們又該如何進行標注呢?


這是一個小問題,我們可以很容易的解決,我們來看看吧。

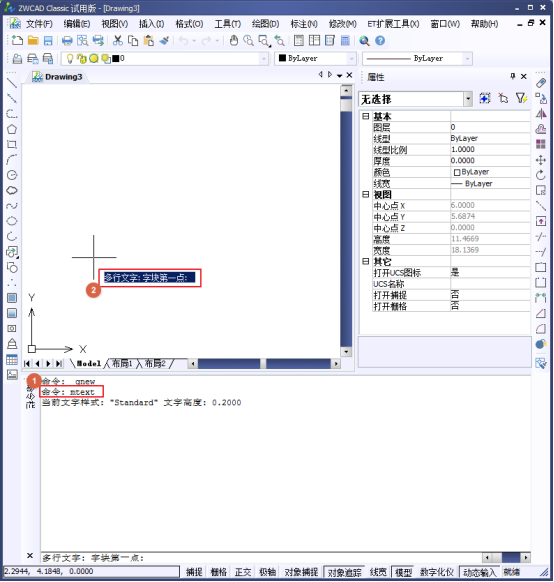

1.我們打開中望CAD之后,在命令行中輸入【mtext】快捷鍵,后回車,根據提示指定第一點。


CAD如何標注分數?

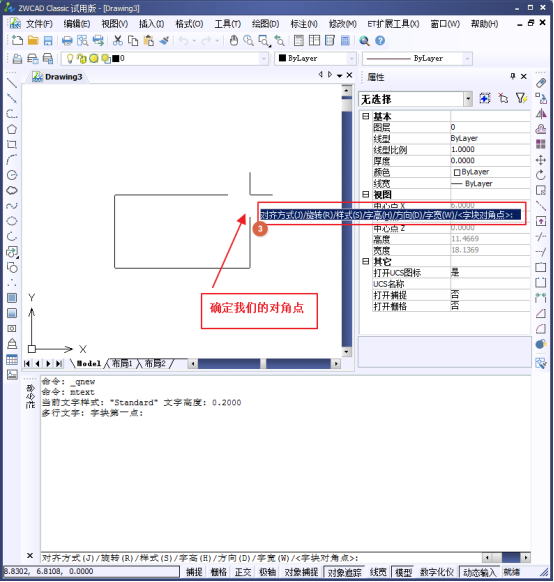

2.然后確定第二點,即對角點。


CAD如何標注分數?

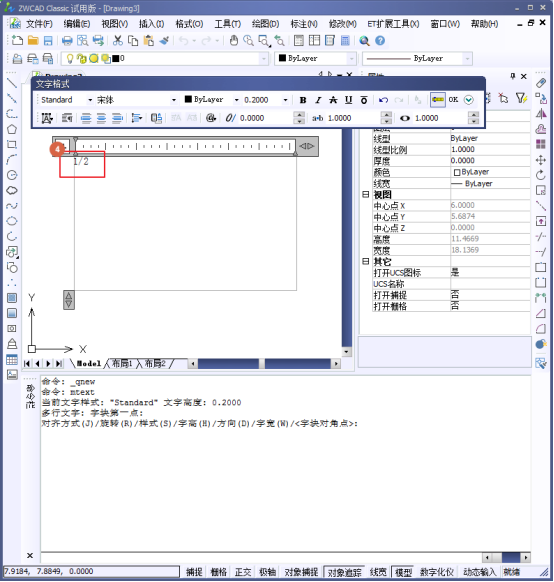

3. 回車后,就會彈出文本輸入框,我們輸入【1/2】,


CAD如何標注分數?


4.輸入完成后回車,我們在就會得到一個彈窗【自動堆疊特性】,選中【自動堆疊和轉換為水平分數形式】,如果不想要每次都彈出這個選項,我們就勾選不再提示。


CAD如何標注分數?

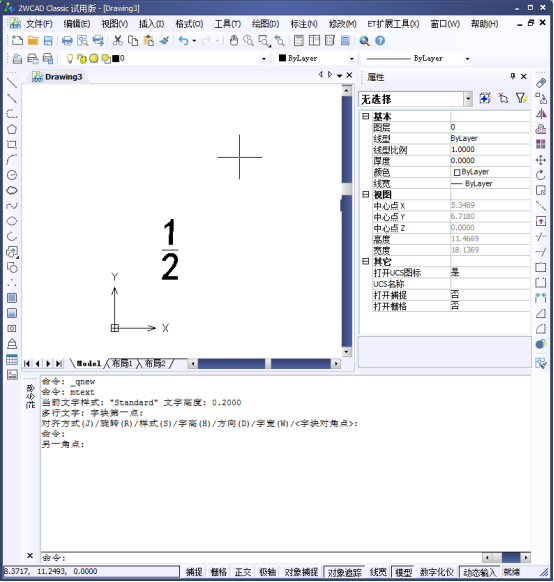

5.最后我們就可以得到正常的分數形式的標注了。


CAD如何標注分數?
