cad怎么導入圖片？cad中經常需要插入一些圖片，但是cad中怎么導入圖片呢？今天我們通過兩種方法來介紹CAD插入圖片的教程，需要的朋友可以參考下

在CAD操作過程中，有些時候需要插入一些外部得出圖片，插入的方式有多種，不同的方式有不同的出優勢，下面講如何插入圖片。

方法一、插入法

1、這個方式看似復雜一些，但是比較規范，從坐起來也很快捷，打開cad，點擊“插入”。

2、在彈出的插入欄目中，點擊“光柵圖像參照”。

3、彈出選擇參照文件選項卡，找到需要插入的圖像，點擊“打開”。

4、這里可以進行各種個性化的設置，注意，由于插入的圖片一般默認有插入的路徑，如果你的源文件更改，也就是原來的圖片位置改動，很可能導致這個插入的圖片不能夠在CAD中顯示，因此，如果不是想他們關聯，點擊“無路徑”；這里還可以指定插入的比例，旋轉的角度等，選擇完畢，點擊“確定”。

5、返回到繪圖界面，指定插入點插入圖片，由于插入的圖顯示的太小，可以將它放大。

6、點擊這個圖片，然后點擊右鍵，點擊“縮放”，也可以點擊右面的修改菜單欄的“縮放”。

7、這里和第一個方式一樣，這里先指定縮放的“基點”，點擊想選擇的基點。

8、輸入縮放比例，然后回車，返回到繪圖界面。

9、可以發現，圖片已經更改了大小，如果大小不適合，可以按照方才的方式進行縮放即可。

方法二、直接復制粘貼法

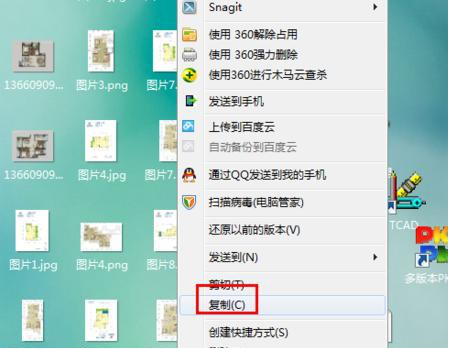

1、這種方式大家比較熟悉，但是絕對不推薦，不信你可以試試，看看是不是要出問題。但還是介紹一下，這個方式比較適合剛開始使用CAD時使用，因為操作時，會有一些不是很方便的東西，但是操作很快，也符合人們的電腦操作習慣。這里以CAD2012為例，其他版本的操作一樣。打開cad；選擇想插入的圖片，進行復制。

2、進入CAD界面，點擊右鍵，彈出快捷操作方式，然后點擊“剪貼板”，在彈出來的快捷方式中，點擊“帶基點復制”。

3、這時候要求指定基點，點擊一個打算粘貼圖片的地方來指定出基點。

4、指定基點之后，要求“指定縮放比例因子”，也就是圖片縮放的大小比例，在下方命令欄輸入想輸入的比例，然后點擊“回車”。

5、輸入完成，一個圖片粘貼好了。溫馨提示：這個方式大家認為比較簡單，但是有著潛藏的危險，也就是如果你將原來位置的圖片移動、刪除等，CAD中圖片一般會出問題不能顯示了，因為這個默認為有插入路徑的，更改了圖片的位置可能插入的cad圖就不能正常顯示了，因此建議初學者不要采用這個方式。如果是重要的唯一的圖片粘貼，會得不償失。建議使用方法2.

以上就是我們提供的兩種方法。
