CAD如何填充多邊形
用solid命令可以填充多邊形,按照提示用戶指定多邊形的頂點(3個點或4個點),命令結束后,系統自動填充多邊形。指定多邊形頂點時,頂點的選取順序是很重要的,如果順序出現錯誤,將使多邊形成打結狀。命令使用方法:菜單命令:【繪圖】>【曲面】>【二維填充】
工具欄:【曲面】>【二維填充】按鈕
命令:SOLID

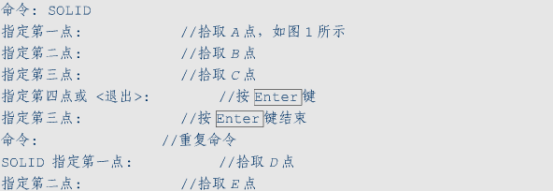

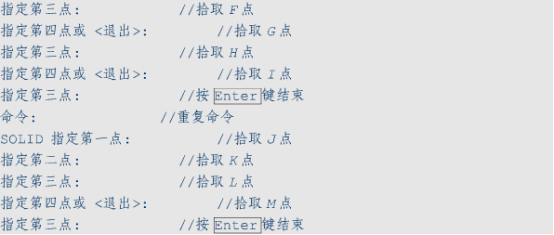

命令輸入提示如下:
效果如下圖所示:
提示:若想將上圖中的對象修改為不填充,可把FILL設置為OFF,然后用REGEN命令更新圖形即可。
