CAD平面圖怎么標高

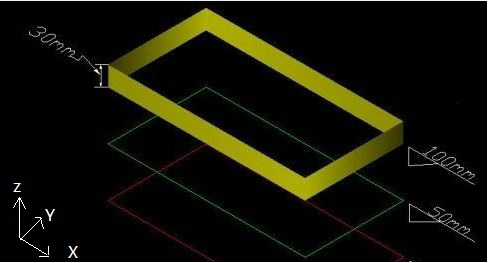

構造平面是中望CAD三維空間中一個特定的平面,一般為三維坐標系中XOY平面。構造平面主要用于放置二維對象和對齊三維對象。通常,創建的二維對象都位于構造平面上,柵格也顯示在構造平面上。如下圖
在進行三維繪圖時,如果沒有指定Z軸坐標,或直接使用光標在屏幕上拾取點,則該點的Z坐標將與構造平面的標高保持一致。
默認情況下,構造平面為三維坐標系中的XOY平面,即構造平面的標高為0。也可以改變構造平面的標高,可直接在與XOY平面相平行的平面上繪圖。
標高是指中望CAD中默認的Z坐標值,默認情況下的標高值為0.當命令行中只輸入坐標點的X,Y值,或使用光標在屏幕上拾取點時,中望CAD自動將該點的Z坐標值指定為當前的標高值。
設置標高的命令提示如下。
命令:elev
指定新的默認標高<0.0000>:
指定新的默認厚度<0.0000>:
技巧與提示:
當坐標系發生變化時,中望CAD自動將標高設置為零,并將標高值保存在系統變量Elevation中,可以直接修改該系統變量,從而改變當前的標高設置。
