CAD如何創建弧長與角度尺寸


在CAD的日常使用中,可能會遇到需要創建弧長與角度尺寸的時候,那么CAD如何創建弧長與標注尺寸呢?下面教大家一種方法。


步驟一:在下圖中,是我已經設計好的CAD圖紙,大家可以參考此圖設計一個類似的圖形;

CAD如何創建弧長與角度尺寸

步驟二:關于弧長關注的定義,請查看下圖中的文字說明;

步驟三:執行弧長標注后,選擇需要標注的圓弧,其尺寸就顯示出來了,在其尺寸前,有C符號;

步驟四:角度標注的定義:測量選定的幾何對象或 3 個點之間的角度。

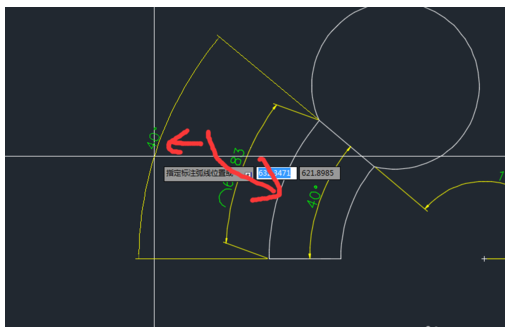

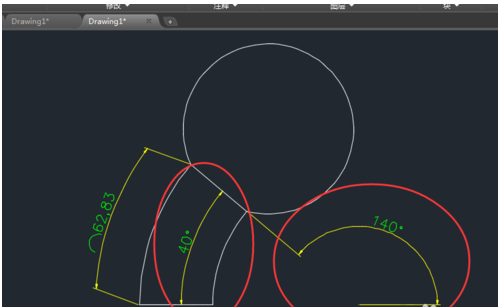

步驟五:執行角度標注,分別先擇水平線與斜線,其顯示的數值是40度,標注尺寸放置的位置不同,其顯示結果也不同,如圖2;

CAD如何創建弧長與角度尺寸

CAD如何創建弧長與角度尺寸

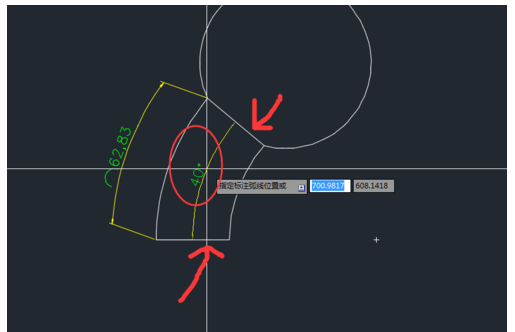

步驟六:角度標注不但可以選線,還可以選擇圓弧;(使用選定圓弧或多段線弧線段上的點作為三點角度標注的定義點。圓弧的圓心是角度的頂點。圓弧端點成為尺寸界線的原點)

CAD如何創建弧長與角度尺寸
