CAD文件如何導入sketchup中
    經常使用cad的讀者會發現,很擊經常,在sketchup中建模時經常要用到cad文件。特別值得注意的是,cad文件導入sketchup時,不僅要注意保存的cad文件版本不要過高。而且要單位要統一,一般都為毫米。

    步驟一:

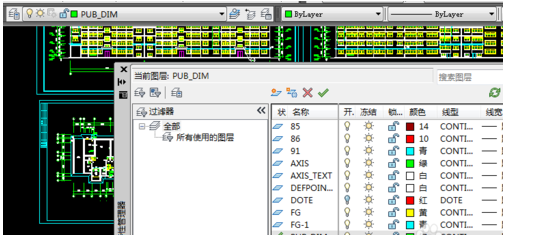

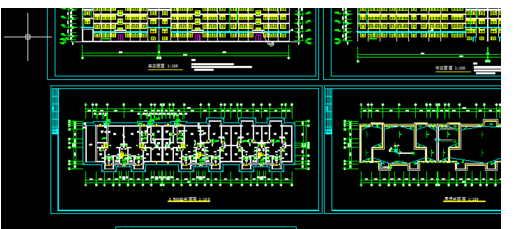

    現在cad中把要導入sketchup中的文件進行精簡,只保留主要的墻體等線條。這里主要利用的是圖層,因此在畫cad圖是,圖層的利用是很重要的。


CAD文件如何導入sketchup中



CAD文件如何導入sketchup中


    步驟二:

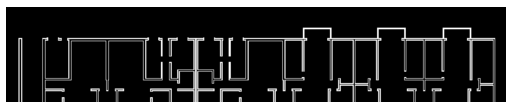

    普通的精簡只留下主要線條。


CAD文件如何導入sketchup中


    步驟三:
    按如下步驟操作:打開sketchup——文件——導入。選擇導入CAD(dwg,dxf)文件.








    步驟四:
    點開右邊的選項——這一步比較關鍵,勾上”合并共面平面“和”平面方向之一至“,單位選擇毫米,因為cad文件單位也為毫米,此地要統一。最后勾上保持繪圖原點。



    步驟五:
    當導入成功時,顯示導入結果對話框,可以直接關掉。



    步驟六:
    如果導入后找不到文件,點一下充滿視窗按鍵。



    步驟七:

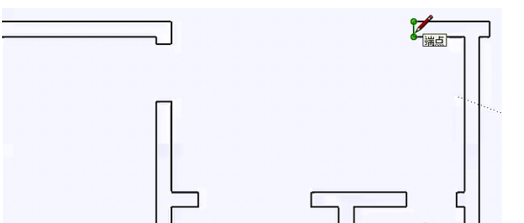

    當此時看到的只是線框,只需在每個閉合框的任一邊描上一遍即可生成面。有的仍無法生成,說明這個不是閉合線,你只需找到缺口補上線即可。


CAD文件如何導入sketchup中


    步驟八:

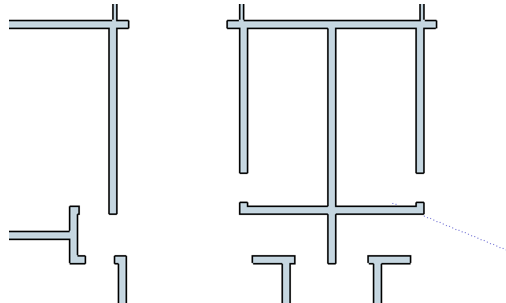

    你會發現,現在就生成面了,只需用推拉工具圖拉到一定高度即可了。


CAD文件如何導入sketchup中
