中望CAD機械版系列化零件設計開發系統，是中望軟件深入結合用戶實際需求，在系列化零件設計開發方面的一次積極的創新，其維護程序可在Windows平臺獨立使用，出庫程序與中望CAD機械版緊密綁定。

在制造領域，企業在產品開發、設計過程中會有大量的零件、圖形是相似的，有些甚至只是尺寸大小的不同而已。利用中望CAD機械版的參數化設計功能，用戶只需繪制一次所需圖形，標上尺寸變量，即可進行參數化設計，并且可以將該圖形添加到參數化圖庫中。如在后續設計中需要繪制同類圖形時，只須賦與變量不同的尺寸數值，就可快速得到新零件圖形。參數化設計可以幫助用戶快速完成系列產品設計與修改，最大限度地減少重復勞動。

目前，中望CAD機械版已經建立了迄今為止最為完備的參數化標準零件庫和設計符號庫，包括彈簧庫、電機、液壓缸、型材庫、模具庫、機械傳動、變壓器、數控機床工具、汽車等覆蓋機械設計的全部領域的47行業標準個庫，2800多個零件類，數萬個標準件參數化圖形。生成的標準件可以自動適應比例、線型、顏色，自動進行裝配消隱，自動計算當前系列尺寸的公差，并且所有零件圖形都自帶設計數據，用戶可以方便地在圖紙中標注，或者提取到明細表中。

在中望CAD機械版調用圖庫里面的零部件，操作非常簡單便捷。具體步驟如下：

一、選擇零件，修改參數和出庫選項

在零件庫結構樹中選擇欲出庫的零件：機床夾具1\螺母\連接螺母JB/T8004.3-99，如下圖1所示。

圖1/中望CAD機械版參數化圖庫

選擇第2 條數據記錄， “L”的值修改為“25”，出庫選項為“基本圖元”、“尺寸標注”、“允許拖動”。

二、繪制零件

執行：點取“繪制零件”按鈕

出現提示：請指定目標位置:

輸入：輸入零件的定位點（輸入目標點值或直接點取目標位置），這里直接點取下圖2所示插入點；

出現提示：指定旋轉角度或[參照®]:

輸入：然后輸入角度值或輸入R 進行參照角度設置或輸入第二個點用以確

定零件旋轉方向。這里直接輸入角度0，或點取“ESC”鍵

結果：在目標點繪制出所選視圖，如圖2。

圖2/中望CAD機械版繪制零件

三、出庫零件編輯

執行：

●鍵盤：v或雙擊出庫零件

●菜單：中望CAD機械版——輔助工具——超級編輯

提示：請選擇需要編輯的實體:

輸入：選擇以上介紹的出庫的零件

出現：對話框。

將視圖改為“主視圖”，出庫選項改為 “基本圖元”，然后點取“繪制”按鈕，完成后的圖形如圖3所示。

需要注意的是，該圖形中只繪制了主視圖，且去除了尺寸標注。另外，超級編輯的零件基點保持不變。

圖3/繪制完成的圖形

四、屬性數據提取

中望CAD機械版在序號、明細表界面中支持對零件屬性值的提取。用戶在明細表界面中，執行“提取標準件”，選擇出庫的螺母，該零件的屬性值就被提取到當前數據行中，如下圖4所示。

對企業生產管理更具價值的是，這些在明細表、標題欄中的零件信息數據可以與PDM直接連接（此功能可通過中望軟件提供二次開發服務實現）。

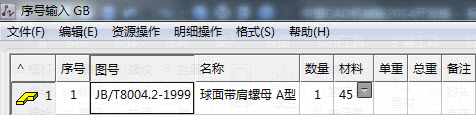

圖4/零件屬性

小結：中望CAD機械版以GB、ISO、ANSI、DIN、JIS等標準為設計依據，匯集機械行業專用功能和圖庫，并且支持參數化設計，實現標準化、智能化機械繪圖設計，幫助企業大幅度提高了計自動化、標準化水平，提高設計人員的繪圖效率，縮短產品研發設計周期，實現快速響應市場需求。
