在水利工程領域，由于水利工程設計的特殊性、復雜性較高，而且各設計單位的設計方法不盡相同，因此，即使是功能十分強大的專業CAD軟件也不能夠完全滿足水利工程設計單位的全部需求，水利工程設計單位往往需要對CAD軟件進行二次開發來獲得個性化需求的功能。

上海市水利工程設計研究院（以下簡稱“上海水利院”），創建于1977年，是一家集水利、供水、排水三位一體，覆蓋水務全領域的甲級設計院，擁有5項甲級資質，6項乙級資質，以及對外承包工程經營資格和上海市高新技術企業認定資格。目前，上海水利院主要為行業及用戶提供水利工程設計、研究、咨詢，以及工程總承包、工程監理等服務。

上海市水利工程設計研究院有限公司

眾所周知，CAD作為專業的設計軟件，在水利行業內應用非常普遍，工程師使用CAD軟件進行河道的繪制、標注、測量等設計工作。而在上海水利院，中望CAD+已經被廣泛應用于各項設計工作中，成為工程師完成設計任務、提供工作效率的重要工具。

中望CAD 有效滿足企業正版化及設計需求

作為全國水利行業領先單位，上海水利院十分重視企業信息化建設與軟件的正版化工作。早在2008年，上海水利院就對中望CAD的強大功能非常感興趣并開始接觸中望CAD。經過工程師的反復測試，上海水利院認為中望CAD完全可以取代原先使用的一款國外主流CAD軟件，并且最終購買了中望CAD。在接下來的使用過程中，工程師對中望CAD的整體表現十分滿意。2012年，上海水利院再次加量購買了數十套中望CAD+，同時將原來的中望CAD統一升級至中望CAD+版本。

與之前版本的中望CAD相比，中望CAD+的功能得到了進一步的提升。工程師們反映自升級至中望CAD+版本后，軟件打開大型地形圖的速度更快了，對圖紙進行整體縮放、平移操作更加流暢。

二次開發，中望CAD提高工程師繪圖效率

除了整體性能的極大完善外，強大的API接口能夠滿足行業用戶更高要求的專業應用需求。上海水利院工程師反映，在水利制圖時需要大量重復標注樁號、坐標等，這部分繁瑣的工作長期占據他們大量的工作時間，而且手動標注十分容易出現差錯。而在水利行業并沒有系統二次開發軟件及工具能夠有效解決這一問題。

在了解這一使用需求之后，中望CAD的技術支持部門與上海水利院進行了深入的溝通。最終，在雙方的共同努力下，成功在中望CAD+平臺上定制開發了水利樁號、坐標自動標注功能，屬性表格自動生成的功能，從而大大提高了工程師的繪圖效率。

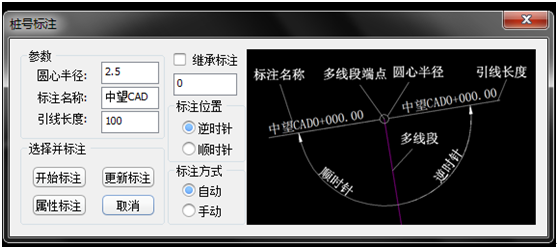

  • 樁號，屬性表自動生成（通過設置多段線起始點的樁號值自動生成多端線后的樁號值，并生成屬性表格）

在標注名稱中設置河道名，勾選繼承標注可以保存前次標注的設置與記錄。通過順時針、逆時針來設置標注的多段線的上方或下方。如果框選“自動標注”則能夠一次性標注多段線所有夾點的樁號并垂直于多段線標注；通過手動標注能夠根據實際情況調整每個樁號標注的角度以避免與其他標注碰撞。此外，設計師可以通過更新標注來調整標注的引線長度、圓心大小等設置。當所有標注完成后會自動生成相關屬性表格給予插入。

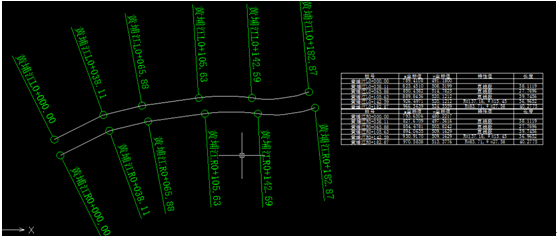

通過中望CAD自動標注生成的示例圖

  • 坐標自動生成

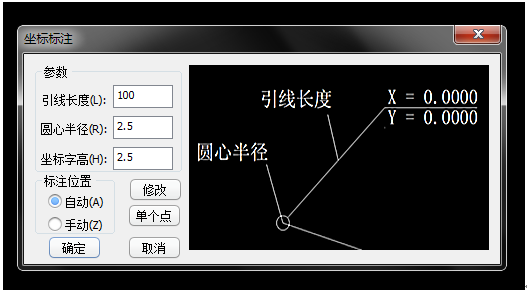

設計師能夠方便地在標注前設置引線長度，圓心半徑，坐標自高的參數設置。其中，標注方式分為手動與自動兩種。自動標注會一次性標注框選多段線每個夾點的坐標以相切45度于多段線的。手動標注可以調整坐標標注方向，引線長度以避免與其他標注碰撞。點擊對話框中的“修改”按鈕，則可以調整已標注的引線長度、方向。點擊“單個點”可以單獨標注多段線上任意點的坐標。



通過中望CAD坐標標注后的示例圖

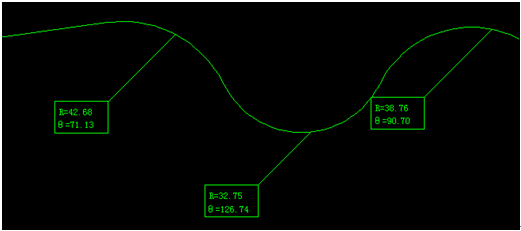

  • 標注圓弧中點半徑



該項功能能自動標注多段線中的弧線的半徑與弧度，對提高設計效率有著積極的作用。

總結：

中望CAD優秀的產品品質以及完善的售后服務體系，不但幫助上海水利院解決了CAD正版化與使用的問題，而且通過二次開發為其開發定制多項特殊功能，從而提高了工程師的繪圖效率。相信隨著CAD的不斷普及，中望CAD將給廣大客戶帶來更多更優秀的設計體驗，并且通過強大的二次開發功能，讓各行業、各領域繁復的工作得以簡化。



（注：中望CAD+是中望軟件旗下子公司廣州中望數字化設計軟件有限責任公司的軟件產品。）
