作為一家生產制造大、中型精密模具的企業,大顯高木模具對所使用的CAD軟件有著極高的要求:具備專業實用的設計功能,幫助設計師在規定的期限內完成一系列高品質的產品設計?;诖诵枨?,大顯高木模具經過對市場上的CAD軟件進行測試和比較,最終選擇中望CAD,并在企業內部大規模推廣應用。

目前,大顯高木模具已將所使用的CAD軟件升級為中望CAD機械版2014,以獲得最先進的CAD設計功能。設計師反饋,中望CAD機械版2014功能更強大、更高效,應用在復雜的設計任務中也能得心應手,尤其是軟件新增的孔表統計和更加完善的標準圖庫兩大功能,能夠幫助簡化操作步驟,提高設計效率。

一.實用專業功能,快速解決模具設計統計問題

在模具設計中,設計師經常需要進行各種各樣的數據計算和統計,這部分工作非常耗費時間。通常情況下,設計師在繪制完成模具圖形后,還需要提供模板中所有孔的坐標與數量的統計匯總表。在使用中望CAD機械版之前,統計這類圖形中所有圓孔的數量與坐標值對設計師來說并非易事:首先需要分別標注出圓心的坐標,然后對原點進行修改,最后再統計出所需要的表格,步驟繁多,也容易出錯。即使是使用專門的小插件、小程序,其整個操作過程也比較麻煩。

而最新的中望CAD機械版2014提供的孔表功能,就可以高效解決這一問題。設計師只需在命令對話框中輸入“KB”,即可直接得到孔表結構內容。

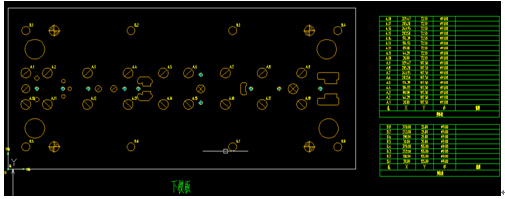

圖/設計師通過KB命令得到的孔表結構內容

如下圖所示,執行命令后,設計師就可以指定坐標的統計原點與名稱,選擇需要標注的對象后對應的孔表就可以直接繪制出來了。此外,通過配置界面,還可以設置孔的排序方式,同時不同類型的孔也做了不同的標識,如圖中的A.1、A.2…B.1、B.2…

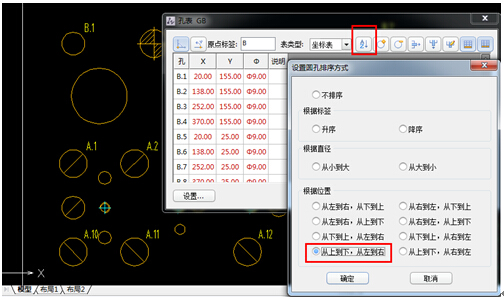

圖/中望CAD機械版可自主設置孔表項目

值得一提的是,在中望CAD機械版2014中, 對于左右的這種類似成對模版,圖形通過鏡像獲得,而孔的原點坐標與標識形式都可以通過kb命令快速生成,從而減少了大量的重復勞動,讓設計人員更加專注于產品設計。

二.最全標準件庫,輕松繪制所需零件圖形

在模具產品設計過程中,設計師往往會通過直接調用標準件或修改標準件的尺寸來實現零件的快速繪制。中望CAD機械版2014中齊全的的標準件和設計資料庫就受到大顯高木模具設計師的高度喜愛和好評。它提供了包括緊固件庫、軸承庫、結構圖素庫、材料庫、模具庫等47個庫,2800多個零件類,數萬個標準件參數化圖形。設計師可以方便地從機械圖庫中直接調用所需的零件圖形,并且能夠在零件的參數選擇區域修改尺寸大小,雙擊輸入具體數字即可得到新的零件,非常簡單快捷。

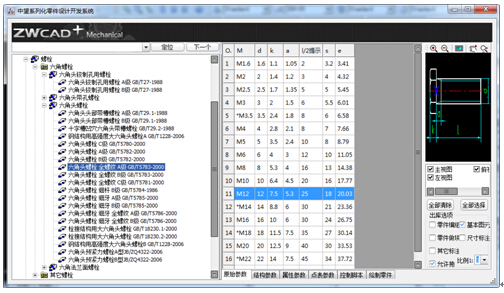

圖/中望CAD機械版系列化圖庫功能

而對提高繪圖效率更具意義的是,中望CAD機械版生成的標準件還可自動適應當前圖紙的實際,包括比例、線型、顏色,且自動計算當前系列尺寸的公差。此外,通過選擇不同的視圖,設計師可以直接將零件圖形插入到圖紙的適當位置中,無論在圖中標注或者提取到明細表都十分方便,從而有助于幫助設計師輕松完成產品的裝配設計。

小結:從早期的中望CAD平臺軟件到現在的定制的中望CAD機械版,大顯高木模具在具體應用中,體驗到國產軟件的專業性,以及更貼近用戶需求的實用性。如同設計師所說的:中望CAD專業、高效的設計功能和人性化的操作命令更加貼近我們的使用習慣,帶來設計效率的大幅度提高。

企業檔案:

大連大顯高木模具有限公司,由大連大顯股份有限公司、日本國株式會社高木精工、日本國住友商事塑料株式會社三方合資建立,主要從事汽車、摩托車、家電、辦公設備、通訊、電子等領域所需要的優質塑料模具的制造和銷售,是東北地區規模較大的模具制造企業之一。
