保定多田冷卻設備有限公司（以下簡稱“多田設備”）是由河北保定天威集團、三菱電機株式會社、多田電機株式會社、三菱電機（中國）有限公司四家控股、以研發、制造、銷售變壓器用風冷卻器、水冷卻器、片式散熱器和氣體散熱器等產品為主題的專業化綜合公司，連續多年被秦山核電站、常州東芝等單位評為優秀供應商，公司產品以主導國內冷卻設備的先進技術，多次應用于國內重點大型電力建設項目上，并遠銷亞、非、歐美等國際市場，在國內國際享有良好的信譽。

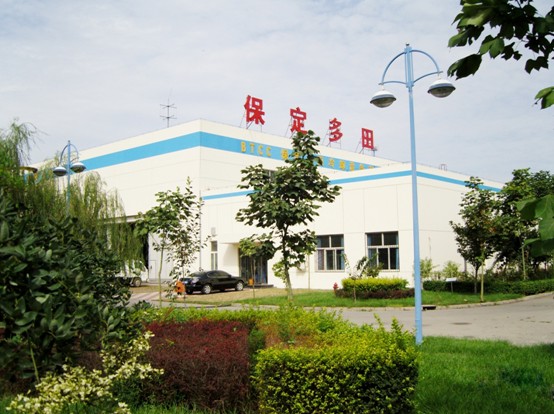

圖1：保定多田冷卻設備有限公司

作為一家以品質制勝的專業設備生產企業，我們多田設備始終注重把控各個生產環節及生產設備的品質。其中，在研發設計中，我們更是堅持使用高品質的CAD軟件。我們與中望軟件的合作至今已有幾年的時間了，從2010年開始一直使用中望CAD，是不折不扣的“老客戶”。從機械2010到最新升級的2012機械版，中望CAD表現非常出色，在我們的設計研發部發揮著關鍵的基礎性作用。尤其值得一提的是，我們多田設備一直有自己的企業繪圖標準，而中望CAD機械版在標準化的定制方面有著顯著的優勢，更是促進了企業標準化的快速實施完成。

目前，我們使用的是中望CAD機械2012版，設計師在使用過程中，中望CAD機械的一些亮點功能對于我們的設計工作起到很大的幫助作用，概括起來有以下幾點：

一、中望CAD機械版的模板定制多樣化，滿足企業個性化需求

對于機械設計圖紙來說，從零件圖到裝配圖都要經過很多種步驟，從文字樣式，大小，標題欄的格式，明細表的格式，內容，各種符號標注的形式和大小，不僅要保證圖紙的信息明確，更要保證其美觀性和圖紙交互時的可識別性，這些都是在企業內部要面臨的問題。中望CAD機械在設計內容具有很強的靈活性，可以根據企業的不同要求定制出所需要的內容，也為我們多田設備的標準化實施提供了有力的屏障。而樣式打包及更新工具，更是幫助我們?nèi)菀椎貙?shí)現統一企業的內部標準。

在執行過程中，我們與中望CAD的技術工程師經過多次協商溝通，最終中望軟件根據我們的實際需求定制出了設計師滿意的模板，下圖為定制的模板顯示，增加了改定欄，在使用時直接編寫改定后的內容：

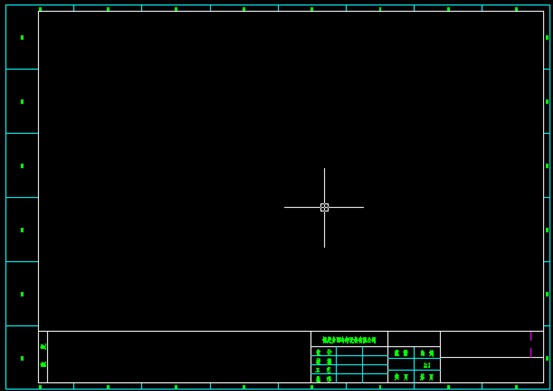

圖2：中望CAD模板定制

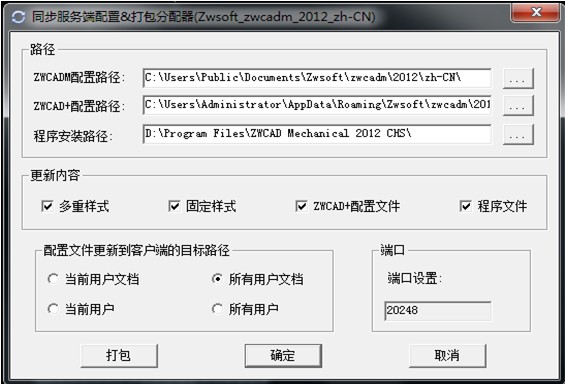

圖3：中望CAD樣式更新及打包工具

二、中望CAD機械零件庫全面，縮短裝配圖紙完成時間

以前，我們?cè)谘b配圖紙中常用的國標零件，幾乎每次都要重復繪制，這樣的工作非常繁瑣，很費時?，F(xiàn)在，中望CAD機械2012版擁有豐富的零件庫，我們工程師在畫圖時可以直接調用，快捷方便。其主要包括以下優點：

1、零件庫涵蓋了45個大類，2500多種零件，所有零件包括的規格也都一一列入，根據最新的國標標準逐步更新。

2、可以實現裝配圖中直接調用，參數化使用。當我們從零件庫中調用的圖形時，還可以使用超級編輯V的功能實現整體性的修改編輯。

3、零件庫中零件的屬性信息在我們創建序號標注時，能夠直接讀取進入明細表中，工程師無需鍵盤輸入，即可快速調用所需內容。

4、系列化零件設計系統也可將企業自己的企標件自行入庫，方便畫圖時調用。

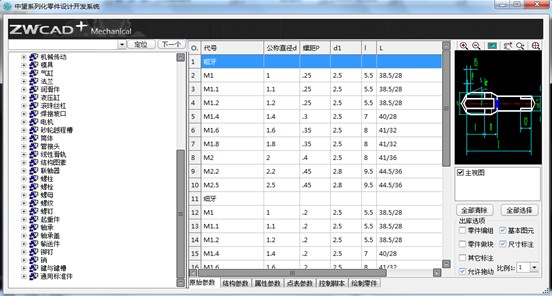

圖4：中望CAD零件庫

三、智能標注的方式，有利于提升設計效率

在工程師的設計工作中，圖紙標注工作占據著極大的比重，一副圖紙中往往需要進行線型、倒角、直徑、角度等多達上十種不同種類的標注，只是命令的切換就需要花費相當一部分時間。此外，還有后續的標注位置的排布，標注樣式的修正等繁瑣的操作。

我們發現，中望CAD機械版的智能標注，能夠有效解決了這一問題，真正把工程師從記命令、切換命令、手動排版等瑣碎的操作中解放出來，將更多的時間和精力投入到創新設計上面。概括起來，中望CAD機械版的智能標注有如下特點：

1、智能尺寸標注，能根據鼠標的滑動位置自動調整標注的方式；可在尺寸偏差庫中進行選擇；通過對話框標注倒角圓角；包含12種機械符號，粗糙度，焊接符號，形位公差等。

2、符號標注的附著功能，保證在圖紙進行更改時符號的標注面不會發生改變。

3、傳統CAD平臺尺寸標注命令太多，中望CAD機械版只需一個快捷鍵D即可解決所有尺寸標注問題。

4、智能的標注美化功能，在標注發生重疊時會自動提醒彈開，是整個圖紙看起來更加美觀。

5、件號標注可以直接讀取標準件的內容，并且可以調取標準件和詞句庫的信息，大大減少了手動填寫的工作。

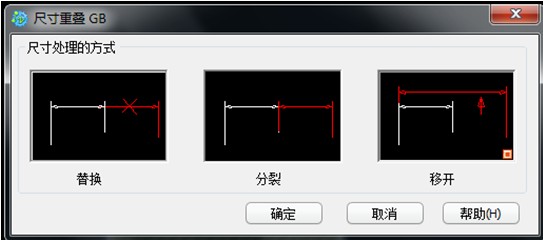

圖5 ：中望CAD 尺寸重疊避讓提醒框

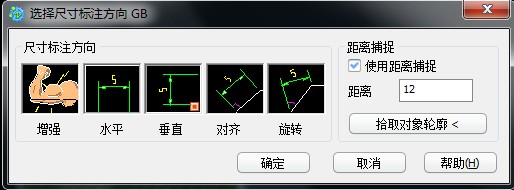

圖6：中望CAD 尺寸標注方向GB

以上是我們?cè)趯?shí)際使用中望CAD過程中發現并總結出來的一些優點功能，給我們的工程師在繪圖時帶來了諸多便利。當然，中望CAD機械版還有一些其他亮點功能，如多標準，多圖幅設置，高度兼容市面上的所有DWG，DXF等常用的圖紙格式等，都是比較實用的?？傮w上說，中望CAD機械版是一款優秀的CAD繪圖軟件，其統一的版本格式保證了我們各部門之間的圖紙傳遞。同時，其實用的設計功能也為我們的設計繪圖提供了更有利的幫助。
